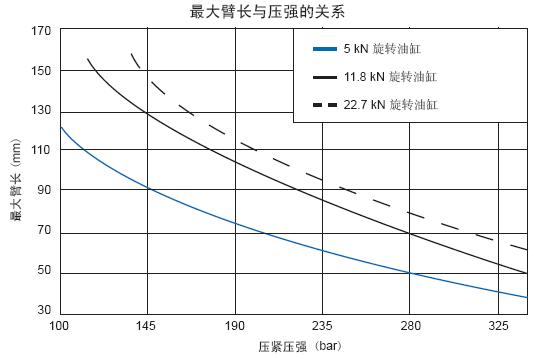

- 臂长可影响压紧力, 见下图所示。
- 如用非杰根斯公司的压紧臂,而用修改或定制的压紧臂,压紧臂本身的重量应该考虑。
- 操作速度是应主要考虑的因素。 所有旋转油缸必须与限流阀(见第14或74页)配合使用, 以缓冲旋转动作。
- 选择液压动力源时需小心,特别应考虑其最大工作压强
压紧臂长度与压强的关系 |
小型油缸(1,100#)件号60660,60670,60661,& 60671 |
输入压 (bar) |
最大臂臂长 (mm) |
100 |
122 |
120 |
108 |
140 |
95 |
155 |
85 |
170 |
77 |
190 |
68 |
205 |
63 |
225 |
57 |
240 |
53 |
260 |
50 |
275 |
47 |
290 |
45 |
310 |
42 |
325 |
40 |
345 |
38 |
|
|
中型油缸(2,600#)件号 60662,60672,60663,& 60673 |
输入压 (bar) |
最大臂臂长 (mm) |
115 |
153 |
120 |
144 |
135 |
125 |
155 |
110 |
170 |
100 |
190 |
90 |
205 |
83 |
225 |
76 |
240 |
72 |
260 |
66 |
275 |
63 |
290 |
60 |
310 |
56 |
325 |
53 |
345 |
50 |
中型油缸(5,000#)件号60664, 60674,60665,& 60675 |
输入压 (bar) |
最大臂臂长 (mm) |
130 |
162 |
135 |
156 |
155 |
138 |
170 |
126 |
190 |
114 |
205 |
106 |
225 |
97 |
240 |
91 |
260 |
83 |
275 |
78 |
290 |
73 |
310 |
68 |
325 |
65 |
345 |
64 |
|
