液压夹具部件

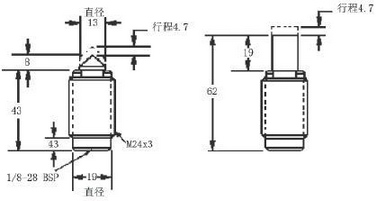

点压式螺纹油缸
-管接式
规格
件号
61512
61514
63201
63202
实际 行程(mm)
4.7
工作 流量(cm3)
0.6
有效 活塞面积(cm2)
1.3
最小 工作压强(bar)
27.6
最大 工作压强(bar)
334.7
最大 输出力(kN)
4.5
重量(kg)
0.23
0.27
提供2D和3D格式的CAD文件下载
件 号
件 号(公制)

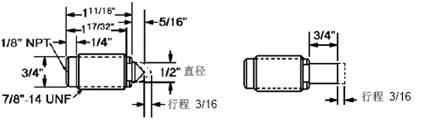

小型螺纹油缸-管接式
小型全螺纹缸体使安装便利, 也易于调整长度. 该产品尺寸小, 在紧凑空间里可提供强压紧力. 螺纹油缸具有硬质活塞, 钢质缸体,合金弹簧和聚四氟垫圈, 可确保无故障操作和更长使用寿命. 不适合气动操作. 安装支架信息见第27页. 产品包含锁紧螺母.
60461
60462
4.76
12.7
0.3
0.8
0.62
1.26
13.8
20.7
689.5
4.27
8.7
0.32

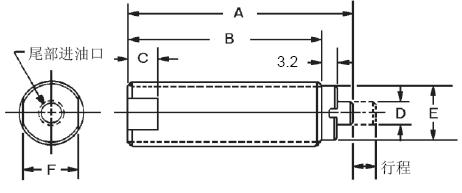

行程
缸体螺纹 (英制)
A
B
C
D
E
F
尾部 进油口(英制)
1/2-20
46
40
6.35
4.8
9.5
11
1/16-27NPTF
3/4-16
61
51
8
16.7
16
1/8-27NPTF
