液压夹具部件
杰根斯制造形式多样，规格众多的液压夹具部件，包括液压油缸，增压泵，以及液压夹具部件。
液压夹具油缸有直线缸，旋转缸，安装方式具有接板式和接管式，上法兰或下法兰安装，等等。
规格：尺寸最小有小拇指大小的微型油缸，各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。

　

　　

　

液压控制元件

双通道控制阀

　

　

双通道控制阀为球阀, 作为关闭控制阀用在简单气路上.

规格

件号	61610	61639
接口尺寸	1/4NPT	3/8NPT
额定压强(psi)	3000	5000

注： 1 bar = 14.507 psi
　　3000 psi = 207 bar
　　6000 psi = 414 bar
　　10000 psi = 690 bar

尺寸

件号	A	B	C
61610	68.3	66.7	133.4
61639	76.2	50.8	108

四通道控制阀

　

　

　　对于4通道零泄漏控制阀，请见第66页.

*螺纹和接口单位英制

　　杰根斯提供各种方向控制阀. 手动阀通常为双位, 控制杆操作. 电磁阀电力为115V-60HZ; 可选其他电压.

规格

件号	61643	61636	61637	61638	61644
驱动类型	手动零泄漏	电磁阀 (115 VAC)	电磁阀 (115 VAC)	气动	电磁阀（115 VAC）
回复动力	手动	弹簧	电磁阀 (115 VAC)	弹簧	电磁阀（115 VAC）
接口尺寸额定流速	3/4～16 19 升/分钟	3/4～16 19 升/分钟	3/4～16 19 升/分钟	3/8 NPT 45 升/分钟	DO3 MT6 11 升/分钟
额定压强 (bar)	345	345	345	345	414
重量 (kg)	1.70	3.06	3.31	7.94	1.36

件号
61638

件号
61643

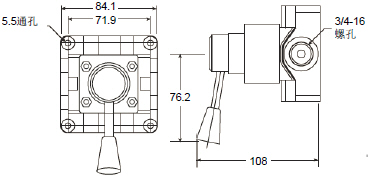

尺寸

件号	A	B	C	D	E	F
61636	—	82.6	—	129.0	143.7	—
61637	—	82.6	—	129.0	—	212.7

　

　

　

　
