液压夹具部件
杰根斯制造形式多样，规格众多的液压夹具部件，包括液压油缸，增压泵，以及液压夹具部件。
液压夹具油缸有直线缸，旋转缸，安装方式具有接板式和接管式，上法兰或下法兰安装，等等。
规格：尺寸最小有小拇指大小的微型油缸，各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。

　

　　

　

模具压紧器

　　模具压紧器有四种可选样式.件号62801提供18kN的压紧力, 其只有T 槽安装方式. 用T 槽螺母将该压紧器安装在机器工作台上, 因此压紧器可从工件滑进滑出. 件号62802提供45 kN 的压紧力, 使用标准安装螺栓, 将其固定安装在机台、基板或夹具板上. 件号62803也提供45 kN 的压紧力. 该压紧器具有一个互锁感应器, 用接线将控制面板与其连接后,可显示压紧器锁上与否. 互锁感应器也可作为件号62801和62802的附件选项. 件号62804与62802相似, 只是该产品具有更大的压紧范围, 但该产品没有互锁感应器专用的安装孔.

　　在高温环境作业, 模具压紧器可配Viton 氟橡胶密封圈.
系列压紧器非常适合用于:

注塑模压紧
压铸机
冲压压紧
加工中心

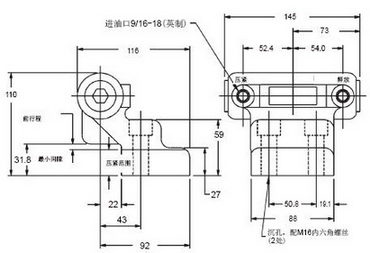

模具压紧器

件号
62802

件号
62803 带互锁感应器

规格

件号	62801	62802	62803	62804
工作体积(立方厘米)	16.39	16.39	16.39	16.39
最小工作压强(bar)	34	34	34	34
最大工作压强(bar)	137.8	344.7	344.7	344.7
压力压强比	13.2:1	13.2:1	13.2:1	13.2:1
压紧范围毫米	26.2/24.1	26.2/24.1	26.2/24.1	29.2/24.6
最大输出力(kN)	17.8	44.5	44.5	44.5
重量(kg)	4.31	4.31	4.31	4.31

提供2D和3D格式的CAD文件下载

件号
62804

件号
62801 T槽安装型

　

　

　

　
