液压夹具部件
杰根斯制造形式多样，规格众多的液压夹具部件，包括液压油缸，增压泵，以及液压夹具部件。
液压夹具油缸有直线缸，旋转缸，安装方式具有接板式和接管式，上法兰或下法兰安装，等等。
规格：尺寸最小有小拇指大小的微型油缸，各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。
旋转油缸

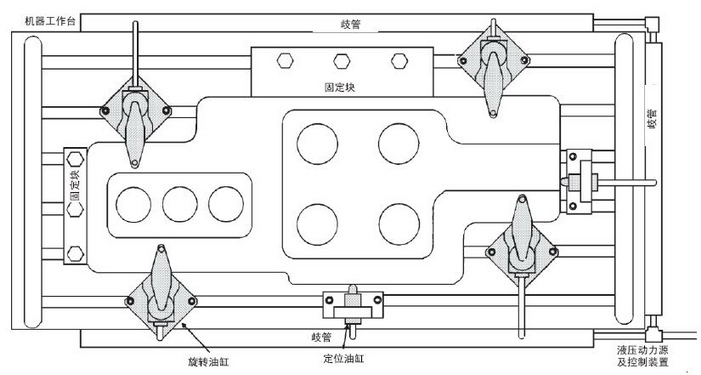

应用图示
对于直接在机器工作台上液压压紧操作, 使用杰根斯旋转油缸和安装基板. 工件用螺纹油缸和固定止动块定位固定. 安装在机台边缘的油路歧管可快速切断液压, 允许任何数量的压紧器同时使用.

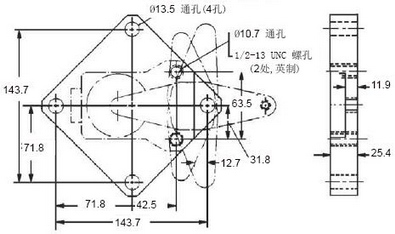

安装基板
材料: 低碳钢
表面处理: 黑色氧化
提供2D和3D格式的CAD文件下载
件 号
60971
安装基板是专门用于旋转油缸的基础板, 产品设计的目的是为了节省夹具成本以及实现安装的通用性. 安装基板可直接用螺栓安装到机台上, 并且可移动到机台上的任意位置. 每个安装基板都预钻有安装孔, 便于适配机台和各种应用.
上一页
第11.15页
下一页
