高压大容量增压泵

高压大容量增压泵

26:1,37:1 和 64:1 的增压比率
高输出压
大容量

　

规格

该设备只能以水平位置使用

件号	61720	61721	61722
蓄油气缸容量(cm³)	278.6	278.6	278.6
高压体积(cm³)	211.4	149.1	86.9
最小输入压(bar)	0.7	0.7	0.7
最大输入压(bar)	8.5	8.5	8.5
增压比率	26:1	37:1	64:1
最大输出压(bar)	224.1	318.9	551.6
长度(mm)	500	499	495
重量(kg)	12.7	12.7	12.7

回路图

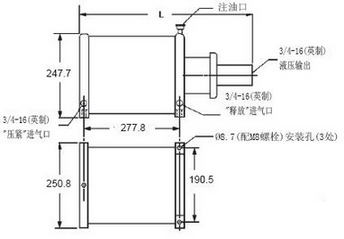

图解

示意图

　

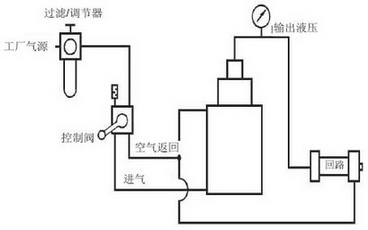

回路图

　

　

　

　

　
