液压夹具部件
        杰根斯制造形式多样，规格众多的液压夹具部件，包括液压油缸，增压泵，以及液压夹具部件。
        液压夹具油缸有直线缸，旋转缸，安装方式具有接板式和接管式，上法兰或下法兰安装，等等。
        规格：尺寸最小有小拇指大小的微型油缸，各类型油缸输出压强从5.5bar到340bar (公斤/平方厘米),最大压紧力可达13吨。

　 　　
　

强力自锁油缸

强力自锁油缸

规格

　　杰根斯强力自锁油缸用在塑料成型和其他需要大压力的作业上, 可提供127 kN (12.7吨)的压紧力. 该装置可单独或成排地安装在歧管上.

　　安装方式：板式或接管式

图纸

件号

62806

工作体积(立方厘米)

115

最小
工作压强(bar)

34.5

最大
工作压强(bar)

241.3

压力压强比

56.2:1

压紧行程(mm)

9.7

最大
输出压力(kN)

124.5

重量(kg)

19.50
*接口尺寸为英制单位

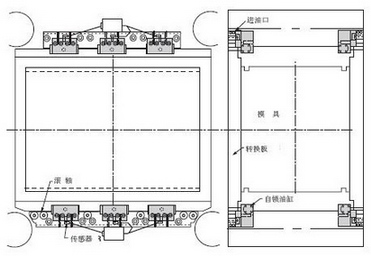

注塑机上的典型自锁式压紧器歧管布局设计

注塑机上的典型自锁式压紧器歧管布局设计

图纸
接近阀

件 号

62817

接近阀

　　接近阀指示压紧器的活塞位置. 每个强力压紧器都需要一个开关. 该产品为不锈钢结构, 带5米接线, 10-30 VDC.
　 　
　
　
