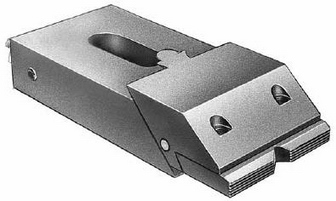

侧向压紧器 　

侧向压紧器

　

特点

  • 低位压紧
  • 直接安装
  • 4.76mm 行程
  • 13.6 kN 压紧力
  • 可选钢制或铜制嵌块压头
  • 提供2D和3D格式的CAD文件下载


规格

件号

60631

　工作流量(cm3)

1.9

　最小
　工作压强(bar)

13.8

　最大
　工作压力(kN)

13.6

　总行程mm

4.76

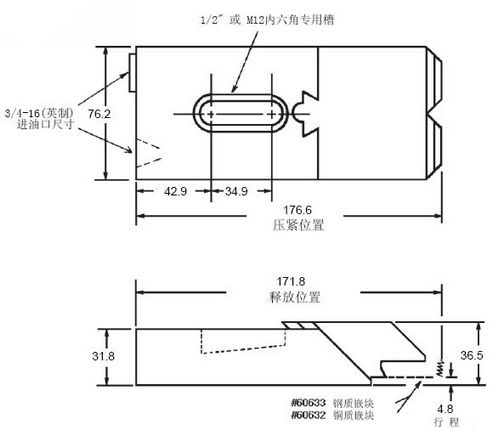

图纸
嵌块压头未与侧压板一起供应.
请根据需要按下面件号订购.
嵌块压头 　
件 号

嵌块
60633 钢质
60632

铜质
　　每个压紧器包含一个用于避免内六角损伤的垫圈(60636).
嵌块压头

压强
(bar)

 压紧力(kN)
A

B
103 4 3.3
203 8 6.7
345 13.3 11.1
　 　
　
　
