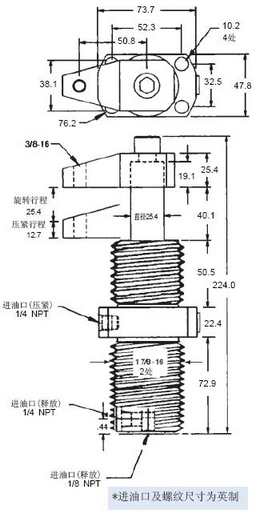

管接式旋转油缸
大型 |
|
 |
- 标准型产品不带压紧臂
- 压紧单臂或双臂为可选配件
- 安装油缸, 可用4个3/8" 的内六角, 或利用油缸本
身外径上1 7/8"-16的螺纹安装.
- 可选的零部件包括一个锁紧螺母及螺纹安装支架
(替换本公司原件号60621).
- 可作为非转动压紧器使用
- 最大推荐流量为90立方英寸(1475cm3)/分钟/次压紧(约1秒钟压紧时间).
- 注: 压紧臂长度影响压紧力. 请参考第14页图表.
- 提供2D和3D格式的CAD文件下载
|
 |
重要提示:
所有旋转油缸必须与限流阀(见第14或74页)配
合使用, 以缓和其旋转动作. 请注意最大推荐流量. |
|
| 规格 |
60681 旋转油缸 |
压紧(拉) |
回程(推) |
工作流量(cm3) |
24 |
43 |
有效活塞面积(cm2) |
6.3 |
11.35 |
最小工作压强(bar) |
15 |
最大工作压强(bar) |
120 |
最大输出力(kN) |
13.2 |
24.0 |
行程(mm)：全程 |
38.5 |
38.5 |
旋转 |
25.5 |
25.5 |
压紧 |
13 |
13 |
重量 (kg) |
2.3 |
|
|
