加工中心虎钳
    杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高，重量轻，夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪，即可加工不同轮廓的工件。
    配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)
　 　　
　 　
　

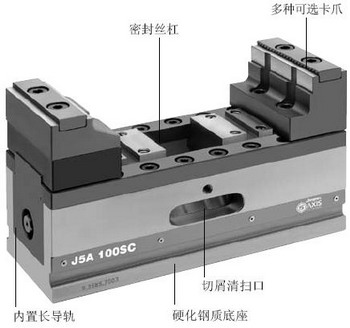

五轴自定心台虎钳

本系列产品可以满足五轴加工中心和pallet系统上的大多数装夹工作。无论工件的形状是圆形还是方形，自定心夹持系统总能保证零点位置相同。

此外，结构紧凑，稳定性强，并有多种卡爪(嵌块卡爪、平爪、软爪、摇摆型卡爪、V型卡爪)也是专门为5轴机械加工所设计的特征。

40SC，60SC,100SC和125SC，同时适用于对内径和外径的夹持。

  • 为5轴机械加工而设计
  • 工件待加工面全部开放, 可以使用标准短刀具。
  • 结构简单而坚固，表面平整，易于清理
  • 也可做为标准设备上的模块使用
  • 多种卡爪可供选择

　

　
　 　
　 可根据需求定制底座上的定位和锁紧位置布局
　

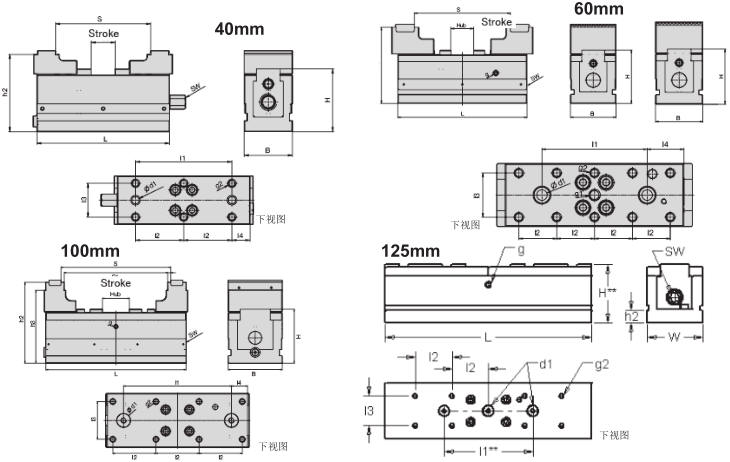

件号 尺寸 夹紧力
(kN/Nm)		 重量
(kg)		 尺寸(mm) 六角尺寸
(mm)
L W H** d1* g g1 g2 h1** h2 l1* l2 l3
81601 40mm 7.5/23 2 100 40 53 6H7x8 - - M6x8 - - 80 40 30 M13
80001 60mm 15/50 3.8 170 60 70 10F7 - M10x11 M8x12 - 12 100 36.0 42 M12
80101 100mm 25/80 18.0 260 100 100 25x5/M10x14 M8x11 - M10x14 - 14 200 80.0 70 M14
80102 100mm液压 20/200 18.0 465 100 100 25x5/M10x14 M8x11 - M10x14 - 14 200 80.0 70 -
80201 125mm 35/200 49.0 465 125 130 25x5/M10x14 M12x16 - M12x16 98 27 200 82.5 66 M19
　
注意: 每台杰根斯5轴台虎钳都配有台虎钳手柄，不包含卡爪。

*公差±0.01mm **公差±0.02mm
　 Kg x 2.205=lbs Nm x 8.85=in. lbs Kg x 2.205=Ibs Bar x 14.5=psi
　
　 　
　 　
　 　
　
