五轴紧凑型虎钳
|
可选卡爪 |
新的加工工艺和制造方法需要夹持技术提供更新的设计方案。
杰根斯5轴紧凑型虎钳底座短小，固定卡爪易于移动，非常适用于5面加工。
底座和移动卡爪之间的导轨具有良好的平衡设计，可以采用非常高的卡爪。这对将加工操作贴近工件是非常重要的。
底座由铸钢材料制成，保证高强度和尺寸稳定性。
|
|
| |
|
| |
| 件号 |
型号 |
夹紧力
(kN/Nm) |
重量
(kg) |

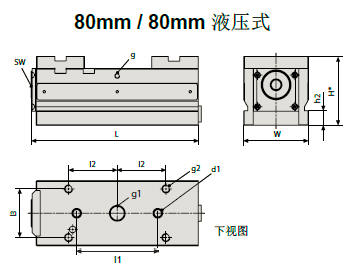

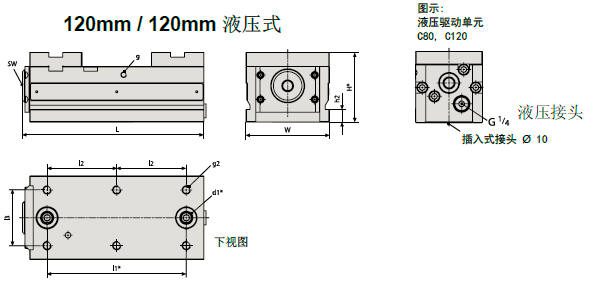

尺寸(mm) |
套筒扳手
(mm) |
| 行程 |
L |
W |
H* |
d1* |
g |
g1 |
g2 |
h2 |
l1* |
l2 |
l3 |
| 81000 |
80mm 手动 |
25/60Nm |
8.8 |
|
206 |
80 |
85 |
10F7 |
M6x10 |
M10x11 |
M10x16 |
18 |
100 |
60 |
60 |
12 |
| 81100 |
100mm 手动 |
40/100Nm |
18.4 |
|
260 |
120 |
100 |
25x5/M10x14 |
M8x15 |
|
M12x18 |
18 |
200 |
100 |
80 |
14 |
| 81200 |
80mm 手动 |
20/310bar |
9.0 |
4 |
227 |
80 |
85 |
10F7 |
M6x10 |
M10x11 |
M10x16 |
18 |
100 |
60 |
60 |
12 |
| 81300 |
120mm 手动 |
40/270bar |
20.4 |
4 |
282 |
120 |
100 |
25x5/M10x14 |
M8x15 |
|
M12x18 |
18 |
200 |
100 |
80 |
14 |
|
| |
| 说明：每台杰根斯5轴虎钳都配有虎钳手柄 |
* 公差 ±0.01mm |
|
| |
Kg x 2.205= lbs Nm x 8.85= in. lbs Kg x 2.205=Ibs Bar x 14.5=psi |
| |
 |
- 保持主轴和刀具的高自由度；减少发生撞刀的可能性
- 非常适合使用标准短刀具
- 夹紧力可重复和可控制，最大可达25kN(Compact 80)和40kN(Compact 120)
- 带有嵌块的卡爪提供了更高的夹持力(是标准卡爪的3倍)
|
|
|
|
|
| |
|
| |
 |
| |
|
| |
|
| |
|
