加工中心虎钳
    杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高,重量轻,夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪,即可加工不同轮廓的工件。
    配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)




虎钳配件

均有英制规格可选,详情
请拨打021-58356226。
杰根斯为我们的加工中心虎钳提供多种
夹持方案选择.

卡爪 & 夹具板

卡爪

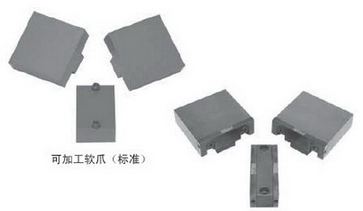

  • 标准可加工软爪, 配合加工中心虎钳及立柱系列
  • 超宽型完全可加工软爪
  • 超高型完全可加工软爪
  • 硬质卡爪架是指硬质氧化铝卡爪
    钻孔并攻螺纹以接受硬质卡爪内嵌
  • 硬质卡爪内嵌为淬火硬化钢, 以螺栓固定在卡爪架上

卡爪提供方式有三种:

  • 卡爪套件含2个移动卡爪和一个固定卡爪
  • 移动卡爪成对销售
  • 固定卡爪单件销售

整面式虎钳板

  虎钳板是杰根斯虎钳卡爪的替代选择, 用于夹持工件.在虎钳板上安装专用夹具, 然后将其卡扣在虎钳或立柱上.组合使用虎钳板和卡爪以在同一虎钳上安装加工相关工件.直接在虎钳板和卡爪间切换, 而不需将虎钳或立柱从机器上挪开.

带硬化钢内嵌的硬质卡爪
(钢质硬化内嵌需另外订购)

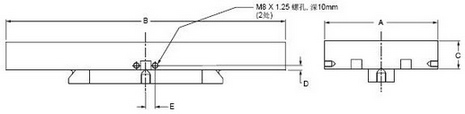

100mm 虎钳专用整面式虎钳板

件号

描述

A

B

C

D

E

49446

标准虎钳板

101.6

378.5

37.5

6.35

12.7

49448

宽体虎钳板

152.4

378.5

37.5

6.35

12.7

150mm 虎钳专用整面式虎钳板

件号

描述

A

B

C

D

E

49447

标准虎钳板

152.4

505.5

37.5

6.35

17.5

49449

宽体虎钳板

203.2

505.5

37.5

6.35

17.5

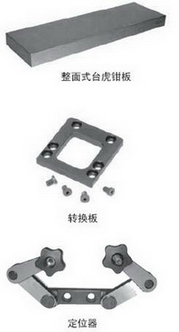

虎钳转换板 虎钳手柄 定位器
件 号 虎钳尺寸
49440 100mm
49441 150mm
注: 转换板含安装螺丝.
  • 可轻易地将双工位虎钳转换成单工位
  • 硬质氧化铝表面
件 号 虎钳尺寸
49442 100mm
49443 150mm
  • 人迹工程设计
  • 机加工处理的铝材
  • 5/8英寸内六角尺寸
件 号 类型
49444 双连杆
49459 单连杆
  • 易于安装到虎钳的边面
  • 可精确定位工件
