| 杰根斯虎钳的球锁配件(英制) |
|
|
Mul柱塞头le Vise 夹具板
 |
球锁轴 |
球锁轴
直径 |
夹具板/基础板
厚度 |
球锁轴
件号 |
带指旋螺钉的
球锁轴 |
20 |
3/4 |
49601 |
49601-S |
20 |
1 |
49602 |
49602-S |
25 |
3/4 |
49611 |
49611-S |
25 |
1 |
49612 |
49612-S |

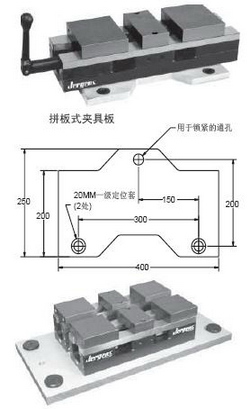

锯齿形夹具板 |
|
夹具板
件号 |
拼板
外形尺寸 |
夹具板
厚度 |
外形尺寸 |
配套虎钳
件号 |
重量
(Kg) |
28705 |
6 x 12 |
3/4 |
8 x 15 |
49401 |
4 |
28706 |
8 x 12 |
3/4 |
10 x 16 |
49402 |
5 |
可安装组合虎钳的球锁夹具板 |
| 杰根斯公司生产标准球锁夹具板应用于多种机加工。左边的图片就是一个例子。 这些夹具板可安装数个杰根斯虎钳合。但是, 当为特定的加工应用和车床设计时, 杰根斯球锁装夹系统具有很大的优点。请联系杰根斯公司的技术服务部门选择适合您的夹具板和基础板. |
夹具板
件号 |
球锁孔
尺寸 |
球锁轴
直径 |
夹具板
厚度 |
外形尺寸 |
虎钳/
夹具板数 |
配套虎钳
件号 |
重量
(Kg) |
28713 |
12 x 12 |
20mm |
3/4 |
14 x 14 |
2 |
49401 |
6 |
28715 |
12 x 12 |
20mm |
3/4 |
16 x 16 |
2 |
49401 |
8 |
28727 |
17 x 17 |
25mm |
1 |
20 x 20 |
3 |
49401 |
17 |
28727 |
17 x 17 |
25mm |
1 |
20 x 20 |
2 |
49402 |
17 |
*28742 |
8 x 22 |
25mm |
1 |
12 x 25 |
2 |
49401 |
13 |
*可配合杰根斯夹具方箱立柱69011使用 |
| 球锁基础板, 球锁虎钳,
夹具方箱立柱及夹具板的配合使用 |
杰根斯公司生产标准基板应用于流行的机床. 这里展示了3种标准板. 这些基板可接受杰根斯公司的球锁虎钳, 方箱和夹具板. 部分基板具有多种安装式样, 允许多种尺寸和类型的夹具板和虎钳用在同一机器上. 但是, 当为特定的加工应用和车床设计时, 杰根斯球锁装夹系统具有很大的优点.请联系杰根斯公司的技术服务部门选择适合您的基板. |
件号
|
机器
类型 |
工作台
尺寸 |
球锁孔
尺寸 |
应用 |
| 49102 |
HMC |
400mm |
14x14 |
虎钳立柱, 夹具立柱, 其他 |
49103-C |
HMC |
500mm |
17x17 & 14x14 |
虎钳立柱, 夹具立柱, 其他 |
49112 |
VMC |
20x40 |
多种 |
拼板式虎钳及夹具板, 组合虎钳夹具, 其他 |
|
|
