加工中心虎钳
    杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高，重量轻，夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪，即可加工不同轮廓的工件。
    配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)
　 　　
　

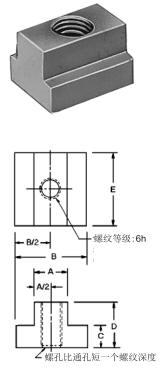

T槽螺母 　

件 号

螺纹

T槽宽度
A

B

C

D

E

重量
(kg)
10件

*43302**

3/8-16

7/16

11/16

7/32

1/2

7/8

0.50

*43303**

3/8-16

1/2

7/8

9/32

1/2

7/8

0.70

*43301

3/8-16

9/16

7/8

1/4

1/2

7/8

0.70

*43305**

1/2-13

9/16

7/8

11/32

5/8

1 1/8

1.20

*43306

1/2-13

5/8

1

11/32

5/8

1 1/8

1.50

*43304

1/2-13

11/16

1 1/8

7/16

3/4

1 1/4

2.10

*43308**

5/8-11

11/16

1 1/8

7/16

3/4

1 1/4

1.14

*43309

5/8-11

3/4

1 1/4

15/32

3/4

1 1/4

1.60

*43307

5/8-11

13/16

1 1/4

9/16

1

1 1/2

3.11
                        *符合TCMA。 **未硬化
公制

件 号

螺纹

T槽宽度
A

B

C

D

E

重量
(kg)
10件

43372

M10 x 1.5

12

19

7

13

25

0.25

43373

M10 x 1.5

14

22

9

16

29

0.35

43374

M10 x 1.5

16

25

9

16

29

0.35

43375

M12 x 1.75

14

22

9

16

29

0.60

43376

M12 x 1.75

16

25

9

16

29

0.75

43377

M12 x 1.75

18

29

11

19

32

1.1

43378

M16 x 2.0

18

29

11

19

32

0.57

43379

M16 x 2.0

20

32

14

25

38

0.80

43380

M16 x 2.0

22

35

14

25

38

1.56
　
　
　
　 　
　

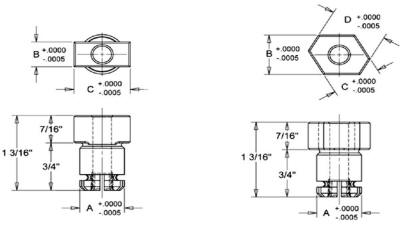

定位夹具键 　
  • 材料: 4140
  • 热处理: 26-30
  • 提供CAD图形文件
  • 使用5/32六角扳手安装
  • 降低夹具成本
  • 省去额外的安装时间
  • 可完全互换
  • 适合众多机床工作台T槽尺寸
       一个定位夹具键可以用于多种T槽宽度的工作台。定位夹具键将夹具定位在机床工作台上的中心位置。使用夹具键就不用在夹具板上开槽，不用制作定位件，也不用攻钻螺孔了，只要扩出两个销孔（尺寸取决于键轴直径，如下表所示），从而节省了工时。
    特别的膨胀轴使得操作人员既能从顶部也能从底部用标准的六角扳手将夹具键与夹具锁紧。
件号 A 　 C D 重量
(kg)		 推荐孔径 旧件号
39525 16

10

20

--

0.04

16轴径：16.01+/-0.01

39550,39555

39526

16

12

22

--

0.04

16轴径：16.01+/-0.01

39551,39556

39527

16

14

16

18

0.04

16轴径：16.01+/-0.01

39552,39553,39554

39528

20

24

28

32

0.09

20轴径：20.01+/-0.01

39557,39558,39559
　
　
