加工中心虎钳
    杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高，重量轻，夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪，即可加工不同轮廓的工件。
    配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)
　 　　
　

精密自定心虎钳


　
  • 杰根斯自定心虎钳是一种简易,精确的工装方式,可满足不同大小的工件的同心对称加工的需要.
  • 紧凑的外形,有三种不同的底座可供选择
  • 挤压成型的一体式铝质基座可使安装更加容易,并减少工作台上负重.
  • 卡爪快换系统,需要时可对卡爪进行快速更换.
  • 硬化精磨处理的钢质导轨,为支撑卡爪提供可靠并精确的支撑,耐磨损.
  • 卡爪可被加工,可反置使用,并与杰根斯其他虎钳兼容.全密封的导向螺杆组件
  • 卡爪底部设有调节楔销,使卡爪更紧密地与导轨两侧配合,从而提高沿导轨方向的位置精度,减少工件的偏移.
  • 全密封的丝杠螺杆夹紧机构,避免切屑和切削液的进入.
  • 可改装为杰根斯双工位手动或液压虎钳.
　

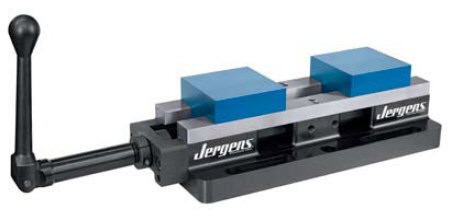

图示为通用基座.
另有窄体基座和球锁基座供应.

夹紧力

100mm&150mm自定心虎钳

扭力

夹紧力

lbs. ft.

N•m

lbs.

kgf
20 27 1100 500
30 41 1500 680
40 54 2200 1000
50 68 2700 1220
60 81 3100 1400
70 95 3800 1720
80 108 4200* 1900*
*推荐最大值

技术参数:

自定心精度(卡爪张开从最小到最大): +/-0.015mm
重复精度: +/-0.005mm
最大夹紧力: 2000kgf
　

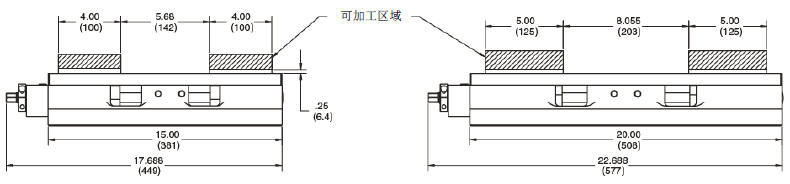

100mm自定心虎钳 150mm自定心虎钳
　 　
　
　
