150mm液压虎钳立柱 |
| |
| 3面式 |
 |
3面式虎钳立柱具有6个工位，并开放工件的3个或3个以上待加工面。这样的设计对大主轴头的加工中心特别有利。由于刀具不需要从刀夹中伸出太多，因此不会牺牲刀具的刚度。通用型底座可通过80mm或100mm间距的安装孔，直接安装在卧式加工中心(HMC)上。
如果将杰根斯的球锁系统应用在卧式加工中心(HMC)工作台上，将进一步提高加工生产效率。更换虎钳立柱或其他夹具只需不到一分钟的时间，夹具的重复定位精度将在±0.013mm以内。 |
| |
|
| |
|
| |

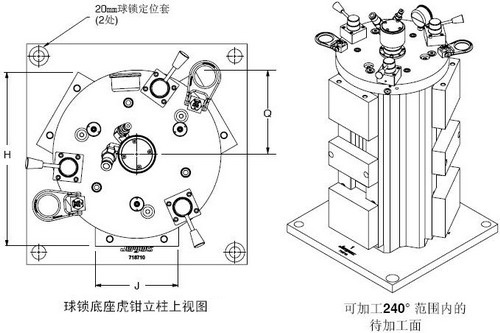

3面式150mm虎钳立柱 |
| |
| 安装方式 |
件号 |
H |
J |
Q |
底座
宽 |
底座
长 |
球锁孔
中心距 |
安装孔
中心距1* |
安装孔
中心距2* |
配套球锁轴
件号 |
重量
(kgs) |
| 球锁底座 |
51458 |
319.3 |
152.4 |
130 |
400 |
400 |
350x350 |
n/a |
n/a |
49652 |
136 |
| 球锁底座 |
51460 |
319.3 |
152.4 |
130 |
500 |
500 |
425x425 |
n/a |
n/a |
49662 |
145 |
| 通用底座 |
51474 |
319.3 |
152.4 |
130 |
500 |
500 |
n/a |
80MM |
100MM |
N/A |
145 |
|
| |
*通用型立柱的底座上有两套安装孔，匹配加工中心上80mm或100mm间距的栅格孔或T型槽。也可按照需要定制安装孔位置和底座尺寸。 |
| |
|
| |
|
| |
|
| |
与虎钳立柱配套的球锁基础板 |
| |
 |
| |
|
| |
|
| |
| 件号 |
交换工作台尺寸
(mm) |
配套虎钳立柱
型号 |
A
(mm) |
B
(mm) |
接受套
尺寸
(mm) |
基础板
厚度
(mm) |
重量
(kg) |
| 59102 |
400 |
51453, 51459 |
350 |
350 |
20 |
28.57 |
31 |
| |
|
51462, 51458 |
|
|
|
|
|
| 59103 |
500 |
51454, 51460 |
425 |
425 |
25 |
31.75 |
59 |
| 59103-C(双工位) |
500 |
以上全部型号 |
350 |
350 |
20 |
31.75 |
59 |
| |
|
|
425 |
425 |
25 |
|
|
|
| |
|
| |
|
