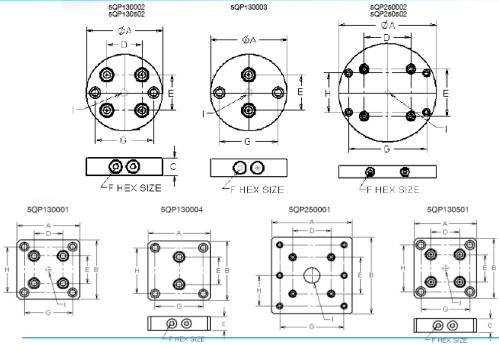

五轴Drop & Lock整体快锁装夹系统 |
|
|
|
公制 |
|
件号 |
类型 |
销型结构 |
A
(mm) |
B
(mm) |
C
(mm) |
D
(mm) |
E
(mm) |
外六角 尺寸
(mm) |
G
(mm) |
H
(mm) |
I
(mm) |
定位 |
装配 |
重量 lbs (Kgs) |
锁紧销 |
尺寸
(mm) |
件号 |
5QP130002 |
圆形 |
4 |
130 |
- |
30 |
60 |
60 |
8 |
100 |
- |
12 |
中心定位销 |
12mm 内六角螺钉 |
5.8 / 2.6 |
20 |
5QP020 |
5QP250002 |
圆形 |
4 |
250 |
- |
30 |
120 |
120 |
8 |
200 |
100 |
12 |
中心定位销 |
12mm 内六角螺钉 |
23.9 / 10.8 |
20 |
5QP020 |
5QP130001 |
正方形 |
4 |
130 |
130 |
30 |
60 |
60 |
8 |
100 |
100 |
12 |
中心定位销 |
12mm 内六角螺钉 |
7.2 / 3.3 |
20 |
5QP020 |
5QP250001 |
正方形 |
4 |
250 |
250 |
30 |
120 |
120 |
8 |
200 |
100 |
12 |
中心定位销 |
12mm 内六角螺钉 |
30.4 / 13.8 |
20 |
5QP020 |
5QP130003 |
圆形 |
2 |
130 |
- |
30 |
60 |
60 |
8 |
100 |
- |
12 |
中心定位销 |
12mm 内六角螺钉 |
6.0 / 2.7 |
20 |
5QP020 |
5QP130004 |
正方形 |
2 |
130 |
130 |
30 |
60 |
60 |
8 |
100 |
100 |
12 |
中心定位销 |
12mm 内六角螺钉 |
7.6 / 3.5 |
20 |
5QP020 |
|
|
英制 |
|
件号 |
类型 |
销型结构 |
A
(in) |
B
(in) |
C
(in) |
D
(in) |
E
(in) |
外六角 尺寸
(in) |
G
(in) |
H
(in) |
I
(in) |
定位 |
装配 |
重量 lbs (Kgs) |
锁紧销 |
尺寸
(in) |
件号 |
5QP130502 |
圆形 |
4 |
5.118 |
- |
1.181 |
2.362 |
2.362 |
0.315 |
4.000 |
- |
0.5 |
中心定位销 |
1/2" 内六角螺钉 |
5.8 / 2.6 |
20 |
5QP020 |
5QP250502 |
圆形 |
4 |
9.842 |
- |
1.181 |
4.724 |
4.724 |
0.315 |
8.000 |
4.000 |
1.968 |
中心定位销 |
1/2" 内六角螺钉 |
27.0 / 12.2 |
20 |
5QP020 |
5QP130501 |
正方形 |
4 |
5.118 |
5.118 |
1.181 |
2.362 |
2.362 |
0.315 |
4.000 |
4.000 |
0.500 |
中心定位销 |
1/2" 内六角螺钉 |
7.2 / 3.3 |
20 |
5QP020 |
|
|
注:最大扭矩25ft.lbs |
|
|
|
|
|
|
|
|
