与Ball Lock^TM球锁装夹系统配合使用

杰根斯加工中心虎钳

定位
　　此球锁（Ball Lock^TM）系统可精确地定位工件，重复定位精度不超出±0.013mm并且无需对夹具进行调零

锁紧
　　 此球锁系统可将夹具板牢固地固定在基础板上，每个轴可提供高达9吨的压紧力。

　常见问题解答

问：什么是球锁系统？

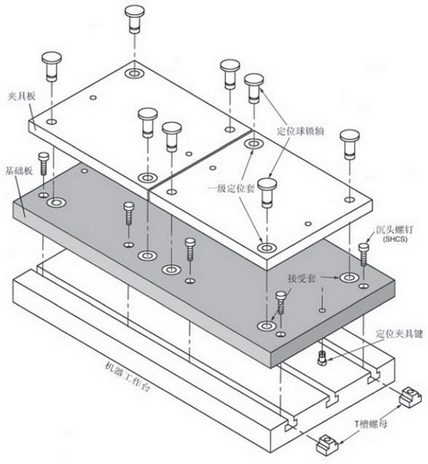

答：用于定位和固定两个平面的装置。一般由一块夹具板和一块基础板组成。

问：球锁系统如何定位夹具板？
答：球锁系统定位夹具的定位方式与定位销的方式相类似。换句话说，两个精确的孔（接受套）定位于两个精确的定位销（球锁轴）上。

问：每块板或每个工件需要用多少个轴（销）来做定位用？
答：最多需要两个轴。多用了不仅没有帮助，反而会造成定位干涉。（也适用于定位销）

问：球锁系统如何锁定？
答：球锁系统通过一组钢球获取夹持力。螺丝对中心球施加压力，接着该力被引导到三个球上,使之就位于锥形面上。

问：锁定部件需要使用多少个轴？
答：这取决于具体的应用情况，一般来说，我们建议至少使用四个轴（两个用于定位和锁定，两个仅用于锁定）。

问：如果只用两根轴来定位，怎样安装另外两根轴而不引起干涉?
答：两个定位套配合两个球锁轴用来定位,对于余下的锁紧轴,钻通孔（根据轴径增加约0.76mm）即可。

问：最佳重复定位精度是多少？
答：如果两个定位孔（接受套）之间的中心距偏差在±0.005mm之内并且使用两个一级定位套，那么重复定位精度可以保持在 ±0.013mm。

问：一级和二级定位套有什么区别？
答：一级和二级定位套之间唯一的区别在于二级定位套直径公差较大以适应夹具上较宽的中心距公差。
