加工中心虎钳
    杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高，重量轻，夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪，即可加工不同轮廓的工件。
    配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)
　 　　
　
150mm 加工中心虎钳立柱 　
  • 3或4面立柱
  • 多选择安装系统
  • 更快的卡爪快换系统
  • 完全的卡爪行程
  • 硬化钢精磨而成的导槽
  • 全密封的导向螺杆组件
  • 带可加工的软卡爪
  • 另有硬质卡爪可供选择

150mm虎钳立柱夹紧力

扭矩
(N.m)		 夹紧力(kgf)
(大约)

27

1630

41

2040

54

2400

68

2800

81

3250

95

3800

108

4150

122

4550*
*推荐最大值

　

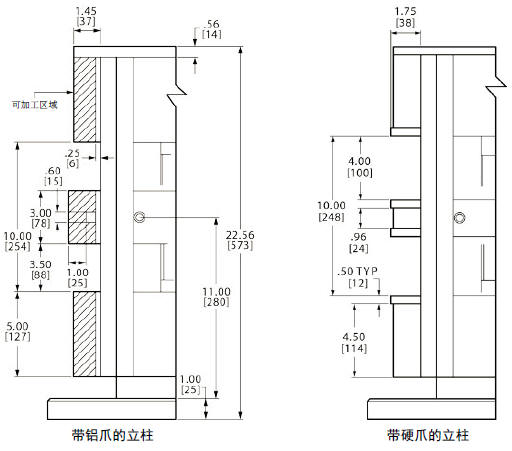

150mm 加工中心虎钳立柱

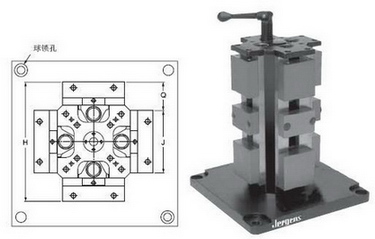

4面式

　　4面立柱是杰根斯的一种可靠耐用虎钳立柱, 其上有8个工位夹持工件. 有两个标准的基座可供选择, 其中, 通用型基座利用相距80mm或100mm的加工中心上的安装孔, 可直接安装到卧式(HMC)中心工作台上. 如果将杰根斯的球锁系统安装在卧式(HMC)中心上, 将更大地提高加工生产效率, 虎钳立柱和任何其他夹具的更换将少于一分钟, 夹具每次的重复定位精度将在0.013mm之内.

　　提供传统型安装式样及基座尺寸, 详情请联系杰根斯客户服务部门.

4面式150mm虎钳立柱（英制）

底板类型

件号

H

J

Q

板宽

板长

球锁孔
中心距

安装孔
中心距1*

 安装孔
中心距2*		 安装孔
中心距3*		 重量
(lbs)

球锁轴
件号
球锁底座 49412 11.5 6.00 2.75 15.75 15.75 14 x 14

n/a

 n/a n/a 244 49602
球锁底座 49404 11.5 6.00 2.75 19.68 19.68 17 x 17 n/a n/a n/a 258 49612
通用底座 49476 11.5 6.00 2.75 15.75 15.75 n/a 80mm 100mm 125mm 235 -
4面式150mm虎钳立柱（公制）

底板类型

 件号

H

J

Q

板宽

板长

球锁孔
中心距

安装孔
中心距1*

安装孔
中心距2*

安装孔
中心距3*

 重量
(Kg)

球锁轴
件号
球锁底座 69412

290

150

70

400

400

350 x 350

n/a

n/a

n/a

 111 49652
球锁底座 69404

290

150

70

500

500

425 x 425

n/a

n/a

n/a

 117 49662
通用底座 49476

290

150

70

400

400

n/a

80mm

100mm

125mm

 107 -
* 通用型立柱上的基座有两套安装孔, 匹配80mm或100mm加工中心上的夹持装置或T槽。
可根据用户的需要提供传统型安装式样及基座尺寸, 详情请联系杰根斯客户服务部门。
　 　
　
　
