加工中心虎钳
    杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高，重量轻，夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪，即可加工不同轮廓的工件。
    配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
    杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)
　 　　
　 　
　 五轴快锁定位系统带肩螺钉
　
  • 淬火和精磨
  • “A”直径:±0.008mm
件号 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 内六角尺寸
(mm)		 螺纹尺寸G
(mm)		 重量
Ibs (Kgs)
5SH1220 12 20 40 47 18 8 M12 X 1.75 .09 (.04)
5SH1225 12 25 45 52 18 8 M12 X 1.75 .1 (.045)
5SH1230 12 30 50 57 18 8 M12 X 1.75 .11 (.05)
5SH1235 12 35 55 62 18 8 M12 X 1.75 12 (.054)
5SH1240 12 40 60 67 18 8 M12 X 1.75 .13 (.06)
5SH1245 12 45 65 72 18 8 M12 X 1.75 14 (.064)
5SH1250 12 50 70 77 18 8 M12 X 1.75 .15 (.07)

件号 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 内六角尺寸
(mm)		 螺纹尺寸G
(mm)		 重量
Ibs (Kgs)
5SH50075 0.5 0.75 1.375 1.625 0.74 0.313 1/2-13 .09 (.04)
5SH500100 0.5 1 1.625 1.875 0.74 0.313 1/2-13 .1 (.045)
5SH500125 0.5 1.25 1.875 2.125 0.74 0.313 1/2-13 .11 (.05)
5SH500150 0.5 1.5 2.125 2.375 0.74 0.313 1/2-13 .13 (.06)
5SH500175 0.5 1.75 2.375 2.625 0.74 0.313 1/2-13 14 (.064)
5SH500200 0.5 2 2.625 2.875 0.74 0.313 1/2-13 .15 (.07)
　

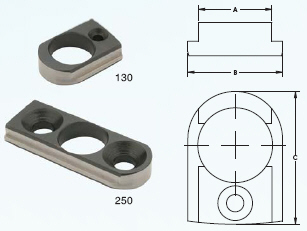

　 五轴定位键
　
件号 配套垫块
尺寸
(mm)		 A
in(mm)		 B
in(mm)		 C
in(mm)		 重量
Ibs (Kgs)
5LK1301812 130 .472 (12) .709 (18) 25.26 .02 (.009)
5LK1301814 130 .551 (14) .709 (18) 25.26 .02 (.009)
5LK1301816 130 .630 (16) .709 (18) 25.26 .02 (.009)
5LK1301818 130 .709 (18) .709 (18) 25.26 .03 (.014)
5LK13018500 130 .500 (12.7) .709 (18) 25.26 .02 (.009)
5LK13018562 130 .562 (14.3) .709 (18) 25.26 .02 (.009)
5LK13018625 130 .625 (15.9) .709 (18) 25.26 .02 (.009)
5LK13018687 130 .687 (17.4) .709 (18) 25.26 .03 (.014)
5LK2501812 250 .472 (12) .709 (18) 48 .04 (.018)
5LK2501814 250 .551 (14) .709 (18) 48 .05 (.023)
5LK2501816 250 .630 (16) .709 (18) 48 .05 (.023)
5LK2501818 250 .709 (18) .709 (18) 48 .06 (.027)
5LK25018500 250 .500 (12.7) .709 (18) 48 .05 (.023)
5LK25018562 250 .562 (14.3) .709 (18) 48 .05 (.023)
5LK25018625 250 .625 (15.9) .709 (18) 48 .05 (.023)
5LK25018687 250 .687 (17.4) .709 (18) 48 .06 (.027)
    通过键槽将各类夹具兀件与工作台T槽对齐。其独特设计只需内六角螺钉配合T型螺母，即可固定到工作台上的T槽内。
  • 硬度:60 Rc
  • 厚度公差:+0，-.0005
  • 表而处理:黑色氧化
　
　 　
　
　
　　上一页　第6.36页　下一页　
　
