加工中心虎钳
杰根斯虎钳特别适用于高档CNC(HMC/VMC), 具有精度高，重量轻，夹持范围大和操作灵活的特点, 可实现定位和夹紧一步到位。其卡爪可握紧轮廓复杂的工件。只需轻松地更换卡爪，即可加工不同轮廓的工件。
配上杰根斯虎钳, 您的CNC也许不再需要复杂的夹具系统了。
杰根斯虎钳是柔性生产的较佳选择! --更多详细内容介绍(6.3;6.6;6.8;6.9)

　

　　

　

　

　

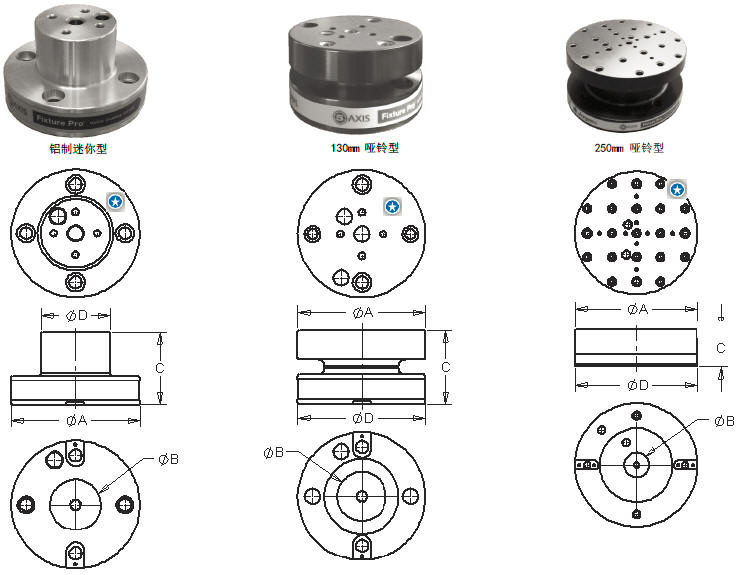

五轴垫块迷你型和哑铃型（钢制或铝制）

　

可在工作台之外抬高、定位、安装工件，曝露更多加工面，为五轴加工做好准备。用定位夹具键，内六角螺钉安装至工作台。

材料:1018钢
厚度公差:±0.002mm
平面度和平行度:0.013mm以内
表面处理：黑色氧化（对于钢制）或电镀

= 杰根斯QLS
可快速定位系统（QLS）带肩螺丝的衬套硬化和研磨到+/-0.0003''

　

　

件号		类型	A (mm)	B (mm)	C (mm)	D (mm)	定位孔调整销	装配	栅格孔	重量(Kgs)
钢	铝	类型	A (mm)	B (mm)	C (mm)	D (mm)	定位孔调整销	装配	栅格孔	钢	铝
5RS130001	5RS130004	迷你型	130	50	75	70.3	中心定位孔 (50H7)	快锁, 12mm 内六角	50mm x 50mm	8.21 (3.72)	2.84 (1.29)
5RS130002	5RS130005	哑铃型	130	50	75	130	中心定位孔 (50H7)	快锁, 12mm 内六角	50mm x 50mm	12.82 (5.82)	4.44 (2.01)
5RS130003	5RS130006	哑铃型	130	50	125	130	中心定位孔 (50H7)	快锁, 12mm 内六角	50mm x 50mm	16.8 (7.62)	5.82 (2.64)
5RS250001	5RS250005	哑铃型	250	50	75	250	中心定位孔 (50H7)	快锁, 12mm 内六角	50mm x 50mm	88.6 (40.2)	20.5(9.3)
5RS250002	5RS250006	哑铃型	250	50	125	250	中心定位孔 (50H7)	快锁, 12mm 内六角	50mm x 50mm	93.3 (42.3)	25.34 (11.5)

　

　

　

　

　
