定位零部件 |
|
定位件是工装夹具中重要的组成部分。在工装夹具设计时，选择正确的定位方案是保证工艺精度的关键。 正确的定位方案往往使工件装夹和夹具制造变得容易而精确，有效地提高效率和降低制造成本。反之，工装夹具可能变得极其复杂而昂贵，装夹也异常困难，而且精度难以达到预期要求。 |
杰根斯既有传统的定位零部件，诸如精密定位销、导销、支撑件，也有一系列独特的产品，诸如机械式辅助支撑 (浮动支撑)，膨胀式T槽定位键，自定心精密胀紧销，以及测量球，等等。 |
| 杰根斯提供的不只是产品，更是工装夹具经验和较佳的方案。 |
| |
|
| |
|
| |

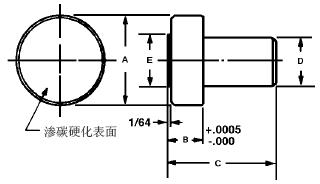

支撑钉(硬质合金钢) |
| |
 |
- 材料：主体,低碳钢
顶部嵌入,硬质合金钢
- 提供CAD图形文件
|
件号 |
A |
B |
C |
D |
E |
重量
(1bs)
10件 |
|
34901 |
1/2 |
.250 |
23/32 |
.2505/.2510 |
3/8 |
.25 |
|
34902 |
5/8 |
.250 |
23/32 |
.3755/.3760 |
3/8 |
.42 |
|
34903 |
5/8 |
.375 |
27/32 |
.3755/.3760 |
3/8 |
.58 |
|
34904 |
3/4 |
.4375 |
1 1/32 |
.5005/.5010 |
1/2 |
.92 |
|
34905 |
1 |
.4375 |
1 5/32 |
.6255/.6260 |
3/4 |
1.80 |
|
|
| |
|
| |

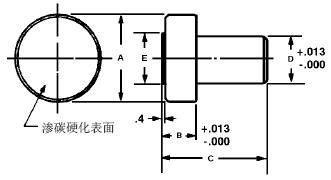

支撑钉(硬质合金钢) |
| |
公制 |
| |
 |
|
件号 |
A |
B |
C |
D |
E |
|
34951 |
13 |
6 |
18 |
6 |
10 |
|
34953 |
16 |
10 |
22 |
10 |
10 |
|
34955 |
25 |
12 |
30 |
16 |
19 |
|
|
| |
|
| |
|
| |
|
|
