定位零部件

定位件是工装夹具中重要的组成部分。在工装夹具设计时，选择正确的定位方案是保证工艺精度的关键。正确的定位方案往往使工件装夹和夹具制造变得容易而精确，有效地提高效率和降低制造成本。反之，工装夹具可能变得极其复杂而昂贵，装夹也异常困难，而且精度难以达到预期要求。

杰根斯既有传统的定位零部件，诸如精密定位销、导销、支撑件，也有一系列独特的产品，诸如机械式辅助支撑 (浮动支撑)，膨胀式T槽定位键，自定心精密胀紧销，以及测量球，等等。

杰根斯提供的不只是产品，更是工装夹具经验和较佳的方案。

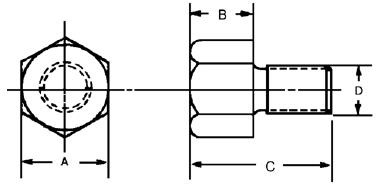

螺纹支撑钉

以螺纹旋入，安装后“B”尺寸留有0.010"-0.015"
表面加工余量。可在铣床夹具中作为对刀块使用，可自
行研磨至需要的尺寸。渗碳硬化层厚度约为0.030".

件号	A	B	C	D	牙型	重量/1bs 10件
21501	3/8	1/4	9/16	1/4-28	细牙	.16
21521	3/8	1/4	9/16	1/4-20	粗牙	.16
21502	3/8	3/8	11/16	1/4-28	细牙	.16
21522	3/8	3/8	11/16	1/4-20	粗牙	.16
21503	3/8	1/2	13/16	1/4-28	细牙	.16
21523	3/8	1/2	13/16	1/4-20	粗牙	.16
21504	1/2	1/4	11/16	3/8-24	细牙	.24
21524	1/2	1/4	11/16	3/8-16	粗牙	.24
21505	1/2	3/8	13/16	3/8-24	细牙	.31
21525	1/2	3/8	13/16	3/8-16	粗牙	.31
21506	1/2	1/2	15/16	3/8-24	细牙	.47
21526	1/2	1/2	15/16	3/8-16	粗牙	.47
21507	1/2	3/4	1 3/16	3/8-24	细牙	.47
21527	1/2	3/4	1 3/16	3/8-16	粗牙	.47
21508	3/4	3/8	15/16	1/2-20	细牙	.78
21528	3/4	3/8	15/16	1/2-13	粗牙	.78
21509	3/4	1/2	1 1/16	1/2-20	细牙	.94
21529	3/4	1/2	1 1/16	1/2-13	粗牙	.94
21510	3/4	1	1 9/16	1/2-20	细牙	1.56
21530	3/4	1	1 9/16	1/2-13	粗牙	1.56
21511	1	1/2	1 3/16	5/8-18	细牙	1.72
21531	1	1/2	1 3/16	5/8-11	粗牙	1.72
21512	1	1 1/2	2 3/16	5/8-18	细牙	4.10
21532	1	1 1/2	2 3/16	5/8-11	粗牙	4.10

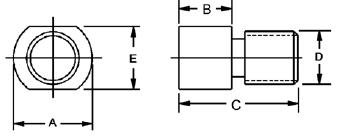

螺纹支撑钉

公制	以螺纹旋入，安装后“B”尺寸留有0.25mm-0.38mm 表面加工余量。可在铣床夹具中作为对刀块使用，可自行研磨至需要的尺寸。渗碳硬化层厚度约为0.76mm。

件号	直径 A	B	C†	D	对边宽度 E
21551	10	6	14	M6x1.0	8
21554	13	6	17	M10x1.5	10
21558	16	10	25	M12x1.75	14
21561	25	12	30	M16x2.9	20

†+0.25/+0.38mm研磨余量
