定位零部件 |
|
定位件是工装夹具中重要的组成部分。在工装夹具设计时，选择正确的定位方案是保证工艺精度的关键。 正确的定位方案往往使工件装夹和夹具制造变得容易而精确，有效地提高效率和降低制造成本。反之，工装夹具可能变得极其复杂而昂贵，装夹也异常困难，而且精度难以达到预期要求。 |
杰根斯既有传统的定位零部件，诸如精密定位销、导销、支撑件，也有一系列独特的产品，诸如机械式辅助支撑 (浮动支撑)，膨胀式T槽定位键，自定心精密胀紧销，以及测量球，等等。 |
| 杰根斯提供的不只是产品，更是工装夹具经验和较佳的方案。 |
| |
|
| |
|
| |
工装手动支承装置
|
杰根斯的弹簧工装支承对不规则形状的工件提供坚固可靠的支撑.
这种装置的设计和应用, 是为了避免机加工产生的力而导致的工件位置偏差. 精确双锁夹钳从两边紧夹支承体, 产生类似虎钳的动作机制.• 负载
300-4500 磅 (135 -2040 Kg).
• 粗面设计
• 高品质构造
• 双重夹钳锁定
• 可选橡胶帽或防尘罩 |
 |
| 件号25207及25208的配套座板选项 |
| 1/4" |
25211 |
| 1/2" |
25212 |
| 3/4" |
25213 |
|
 |
|
|
如果不使用配套基座,夹具基板上须备有对应的孔: 对于件号25207 和
25208,夹具基板上孔径应为1.12英寸(27.32毫米), 孔深为0.50英寸(12.70毫米). |
|
|

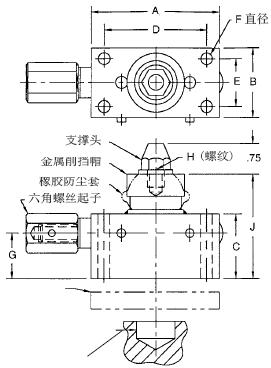

件号 |
支撑力 |
防尘罩 |
起子规格 |
A |
B |
C |
D |
E |
直径
F |
G |
螺孔
H |
支承体
J |
|
平均高度 |
行程 |
|
25201 |
300磅
扭矩：
10ft-lbs |
帽 |
|
|
|
|
|
|
|
|
|
1.75 |
±.19 |
|

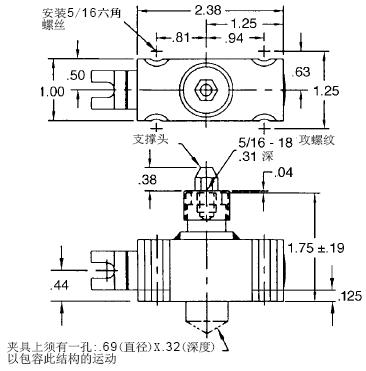

槽缝型，详细尺寸见插图 |
|
|
|
|
|
|
|
|
|
25203
|
1400磅
. |
帽
|
.750
六角
|
3.75
. |
2.00
. |
2.00
. |
3.00
. |
1.38
. |
11/32
. |
1.13
. |
3/8-16
.44深 |
3.31
|
±.25 |
|
25207
|
2500磅
|
帽
|
.750
六角
|
3.75
|
2.00
|
1.12
|
3.00
|
1.38
|
11/32
|
.56
|
3/8-16
.44深 |
2.38
|
±.25
|
|
25205 |
4500磅 |
帽 |
.937
六角
|
4.54
|
2.50 |
2.50 |
3.50 |
1.88 |
13/32 |
1.63 |
1/2-13
.59深 |
4.13
|
±.38 |
注: 1磅=453.592克; 1英寸=25.4毫米 |
|
| |
|
|
| |
|
| |
|
|
