定位零部件
定位件是工装夹具中重要的组成部分。在工装夹具设计时,选择正确的定位方案是保证工艺精度的关键。 正确的定位方案往往使工件装夹和夹具制造变得容易而精确,有效地提高效率和降低制造成本。反之,工装夹具可能变得极其复杂而昂贵,装夹也异常困难,而且精度难以达到预期要求。
杰根斯既有传统的定位零部件,诸如精密定位销、导销、支撑件,也有一系列独特的产品,诸如机械式辅助支撑 (浮动支撑),膨胀式T槽定位键,自定心精密胀紧销,以及测量球,等等。
杰根斯提供的不只是产品,更是工装夹具经验和较佳的方案。

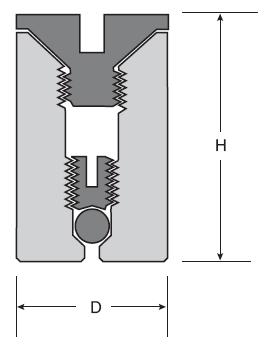

件号
直径
高度
29401
1/4
1/2
5/64
3/32
29402
3/8
3/4
1/8
5/32
29403
1
3/16
29404
5/8
1-1/4
7/32
29405
1-1/2
5/16
29406
2
29451
10
20
3
4
29452
12
24
5
29453
14
28
29454
16
32
6
29455
40
8

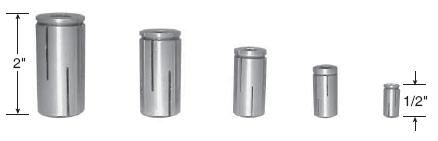

尺寸众多,应用广泛

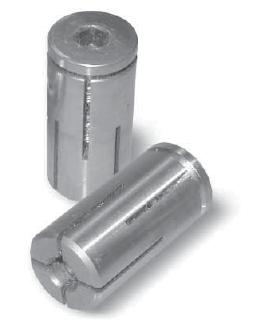

移开顶盖螺丝,将膨胀销插入公件一的定位孔,用六角扳手旋紧膨胀销底端的螺丝使其胀紧固定
盖上顶盖螺丝, 将工件 二的定位孔滑入膨胀销,并 用六角扳手将顶盖螺丝旋 紧,将工件一和工件二固定 连接.
