Ball LockTM 球锁快速装夹系统 |
|
杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上
。利用该系统，成套夹具的装、卸时间可缩短至1分钟，回复定位精度确保在+/-0.013mm以内。 |
|
安装杰根斯球锁系统，已有的夹具系统无需特别改动，即可成为快换式精密夹具,小批量订单生产从此不再成问题。 |
|
球锁装夹系统操作简易，无需特别培训和维护。......更多详细介绍 |
|
| |
| |
|
| |
| 球锁式T型夹具立柱(英制) |
|
- 材料: 40级米汉纳铸铁 (Meehanite Cast Iron)
- 另有铝制型可供选择
- 球琐接受套和定位套已安装
- 提供精密的数控加工中心夹具基座
- 垂直度每英尺0.001"（更高精度请咨询杰根斯）
|
可提供定制尺寸
对于您的特殊要求的基座，安装位置中带有或不带球锁配件，我们能够给您报价。请拨打021-58356226获取设计规格资料 |
|
|
|

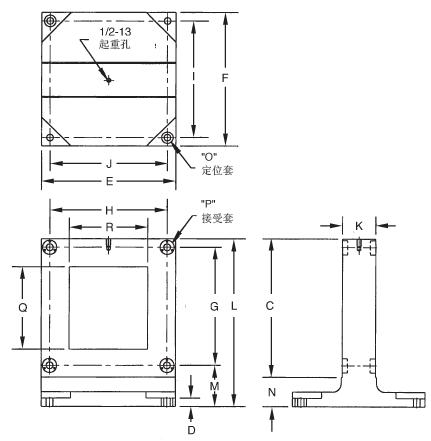

安装了球锁接受套的铸铁T型夹具立柱 |
|
件号 |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
重量(磅) |
69101 |
16.375 |
1 |
16 |
16 |
14 |
14 |
14 |
14 |
4 |
19.875 |
425 |
69111 |
22.375 |
1 |
20 |
20 |
19 |
17 |
17 |
17 |
4.7 |
25.875 |
700 |
69121 |
26.375 |
1.5 |
25 |
25 |
23 |
22 |
21 |
21 |
4 |
29.875 |
1125 |
|
| 续 |
|
件号 |
M |
N |
O |
P |
夹具板
件号 |
基础板
件号 |
钢制夹具板
件号 |
69101 |
4.875 |
3.5 |
20 |
20 |
28717 |
49102 |
28817 |
69111 |
5.375 |
3.5 |
25 |
25 |
28745 |
49103 |
28845 |
69121 |
5.375 |
3.5 |
35 |
25 |
28746 |
49104 |
28846 |
|
注：同样可提供窗框型T形基座。
窗框型基座尺寸和定位（Q和R尺寸）
由客户指定 |
|
 |
产品更新
在杰根斯，产品改进是一个不间断的过程。恕不通知将会变化的规格和技术数据。如果现有资料对您的设计十分关键，我们建议您 与杰根斯的技术销售部取得联系，以审核其尺寸和规格。 |
 |
|
| |
|
| |
|
