Ball LockTM 球锁快速装夹系统 |
|
杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上
。利用该系统，成套夹具的装、卸时间可缩短至1分钟，回复定位精度确保在+/-0.013mm以内。 |
|
安装杰根斯球锁系统，已有的夹具系统无需特别改动，即可成为快换式精密夹具,小批量订单生产从此不再成问题。 |
|
球锁装夹系统操作简易，无需特别培训和维护。......更多详细介绍 |
|
| |
| |
|
| |
|
| |
| 多工位基础板 |
|
球锁基础板,永久固定在机器工作台上,作为各种夹具
的安装基准。夹具板通过球锁轴，快捷、精确地定位、固
定在基础板之上,实现夹具的快速更换。为了适应不同大
小的夹具板, 杰根斯推出多工位球锁基础板，且可以根据
客户需要定制.
- 材料：FreMaxTM 15 钢或等同材料
- 厚度公差：±0.13mm
- 重量：130Kg
- 平面度: 0.025mm
- 美国制造,已安装球锁接受套
- 螺栓安装孔根据客户要求定制(图内未标出)
|

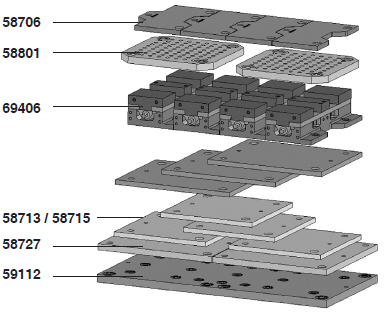

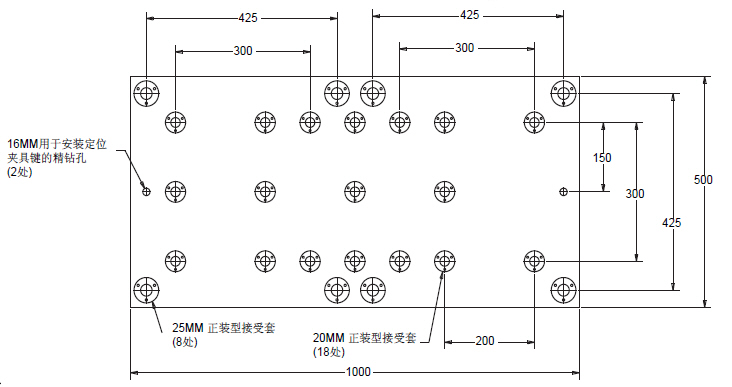

| 1000 x 500 x 31.75 球锁基础板
|
|
| |
|
| |
配套夹具板 – 铝板或钢板 |
| |
夹具板*
件号 |
夹具板
厚度 |
可容纳的夹具板数量 |
接受套中心距 |
接受套内径 |
配套球锁轴
件号 |
每块夹具板使用的
球锁轴数量 |
58713(铝)/58813(钢)
350 x 350 夹具板 |
20mm |
2 |
300 x 300 |
20 mm |
49651 |
4 |
58715(铝)/58815(钢)
400 x 400 夹具板 |
20mm |
2 |
300 x 300 |
20 mm |
49651 |
4 |
58801(钢)
400 x 400 栅格孔夹具板 |
30mm** |
2 |
300 x 300 |
20 mm |
49652 |
4 |
58706(铝)/58806(钢)
锯齿形夹具板 |
20mm |
4 |
300 x 200 |
20 mm |
49651 |
3 |
58727(铝)/58827(钢)
500 x 500 夹具板 |
25mm |
2 |
425 x 425 |
25 mm |
49662 |
4 |
69406
150mm双工位台虎钳 |
20mm |
4 |
300 x 200 |
20 mm |
49651 |
3 |
|
| |
|
| |
**球锁安装孔处厚度25mm
|
| |
|
| |
|
| |
|
|
