Ball LockTM 球锁快速装夹系统 |
|
杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上
。利用该系统，成套夹具的装、卸时间可缩短至1分钟，回复定位精度确保在+/-0.013mm以内。 |
|
安装杰根斯球锁系统，已有的夹具系统无需特别改动，即可成为快换式精密夹具,小批量订单生产从此不再成问题。 |
|
球锁装夹系统操作简易，无需特别培训和维护。......更多详细介绍 |
|
| |
| |
|
| |

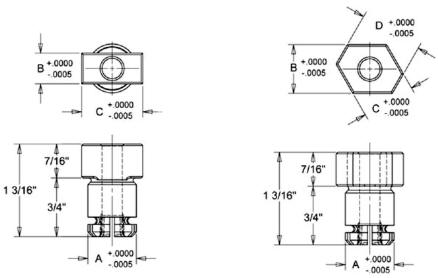

| 定位夹具键 |
- 材料: 4140
- 热处理: 26-30
- 提供CAD图形文件
- 使用5/32六角扳手安装
- 降低夹具成本
- 省去额外的安装时间
- 可完全互换
- 适合众多机床工作台T槽尺寸
|
一个定位夹具键可以用于多种T槽宽度的工作台。定位夹具键将夹具定位在机床工作台上的中心位置。使用夹具键就不用在夹具板上开槽，不用制作定位件，也不用攻钻螺孔了，只要扩出两个销
孔（尺寸取决于键轴直径，如下表所示），从而节省了工时。独特的膨胀轴使得操作人员既能从顶部也能从底部用标准的六角扳手将夹具键与夹具锁紧。
|
|
| 定位夹具键 - 英制 |
| 件号 |
A |
B |
C |
D |
重量
(kg) |
推荐孔径 |
旧件号 |
39520 |
5/8 |
1/2 |
7/8 |
— |
0.09 |
0.625轴径：0.6255+/-0.0005 |
39501,39507 |
39521 |
5/8 |
9/16 |
3/4 |
— |
0.09 |
0.625轴径：0.6255+/-0.0005 |
39502,39505 |
39522 |
5/8 |
5/8 |
11/16 |
13/16 |
0.09 |
0.625轴径：0.6255+/-0.0005 |
39503,39504,39506 |
39523 |
5/8 |
1" |
1 1/16 |
— |
0.19 |
0.625轴径：0.6255+/-0.0005 |
39509,39510 |
|
|
|
| 定位夹具键 - 公制 |
|
|
| 件号 |
A |
B |
C |
D |
重量
(kg) |
推荐孔径 |
旧件号 |
39525 |
16 |
10 |
20 |
— |
0.04 |
16轴径：16.01+/-0.01 |
39550,39555 |
39526 |
16 |
12 |
22 |
— |
0.04 |
16轴径：16.01+/-0.01 |
39551,39556 |
39527 |
16 |
14 |
16 |
18 |
0.04 |
16轴径：16.01+/-0.01 |
39552,39553,39554 |
39528 |
20 |
24 |
28 |
32 |
0.09 |
20轴径：20.01+/-0.01 |
39557,39558,39559 |
|
|
|
| 公制工槽/英制定位键 |
|
主要用于工作台工槽为公制,但已有的夹具定位孔为英制的情况 |
|
| 件号 |
A |
B |
C |
D |
重量
(kg) |
推荐孔径 |
旧件号 |
39530 |
0.625 |
10 |
20 |
— |
0.08 |
0.625轴径：0.6255+/-0.0005 |
39550,39565 |
39531 |
0.625 |
12 |
22 |
— |
0.09 |
0.625轴径：0.6255+/-0.0005 |
39561,39566 |
39532 |
0.625 |
14 |
16 |
18 |
0.09 |
0.625轴径：0.6255+/-0.0005 |
39562,39563,39564 |
|
|
|
| |
|
| |
|
