Ball LockTM 球锁快速装夹系统 |
|
杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上
。利用该系统，成套夹具的装、卸时间可缩短至1分钟，回复定位精度确保在+/-0.013mm以内。 |
|
安装杰根斯球锁系统，已有的夹具系统无需特别改动，即可成为快换式精密夹具,小批量订单生产从此不再成问题。 |
|
球锁装夹系统操作简易，无需特别培训和维护。......更多详细介绍 |
|
| |
| |
|
| |
| 标准基础板－钢制(英制) |
|
|
 |
| 另有全套球锁系统组件可供选择，包含所有球锁系统部件，可大大简化您的工作，详情请见1.24页。 |
|
16x16 基础板
装有4个20mm的接受套，用于14"X14"或16"X16"的夹具板。适合用于卧式加工中心或多工作台型加工中心。
- 材料：FreMax 15钢
- 平直度在0.001内
- 厚度：1-1/8"
- 厚度公差：±0.005"
- 重量：81磅
|
|
|

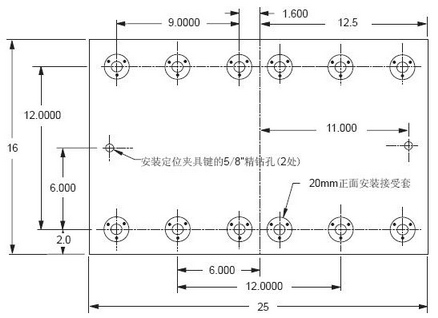

16x25 双工位基础板
装有12个已安装的20mm的接受套，易于与相应的夹具板拼合安装。
配套夹具板
件号 |
可容纳的
数量 |
板宽及板长 |
28713 |
1 |
14"x14" |
28715 |
1 |
16"x16" |
28711 |
2 |
12"x14" |
49012 |
2 |
12"x14" |
- 适用于立式加工中心
- 厚度：1-1/8"
- 重量：128磅
|
|
|
10x15 桥堡TM型基础板
装有4个已安装的16mm的接受套和1/2"
的装配孔。与桥堡TM型夹具板配合使用。
|
|
| |
|
| |
|
上一页 第1.28页 下一页 |
| |
|
|
