Ball LockTM 球锁快速装夹系统 |
|
杰根斯球锁快速装夹系统(Ball Lock™), 主要应用于精密数控机床(VMC/HMC)上
。利用该系统，成套夹具的装、卸时间可缩短至1分钟，回复定位精度确保在+/-0.013mm以内。 |
|
安装杰根斯球锁系统，已有的夹具系统无需特别改动，即可成为快换式精密夹具,小批量订单生产从此不再成问题。 |
|
球锁装夹系统操作简易，无需特别培训和维护。......更多详细介绍 |
|
| |
| |
|
| |
| 多用途基础板(英制) |
|

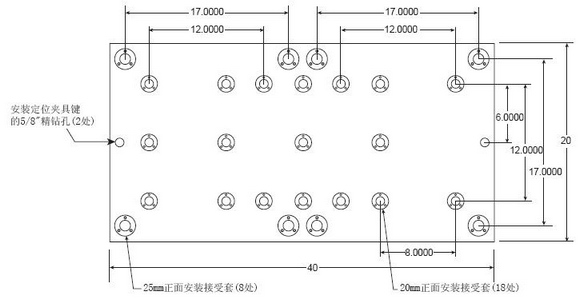

杰根斯的多工位基础板能使您的机床能更大程度地适合各种不同类型的夹具。它的多功能性配和球锁装夹系统的快速换夹能力，可理想地适用于多种类型的零件加工。
20X40多工位基础板
|
- 材料：FreMaxTM 15钢或等同材料
- 厚度：11/4"
- 厚度公差：±0.005"
- 重量：285磅
- 基础板可接受6种不同的标准球锁夹具板的组合
- 包括已安装的球锁接受套
- 提高生产的理想途径
- 美国制造
|
多工位基础板的配套夹具板 – 铝板或钢板 |
夹具板*
件号 |
夹具板
厚度 |
可容纳的
夹具板数量 |
接受套中心距 |
接受套内径 |
配套球锁轴件号 |
使用球锁轴数量 |
28713(14x14)
夹具板 |
3/4" |
2 |
12x12 |
20mm |
49601 |
4 |
28715(16x16)
夹具板 |
3/4" |
2 |
12x12 |
20mm |
49601 |
4 |
28801(16x16)
栅格孔夹具板 |
1 1/8"** |
2 |
12x12 |
20mm |
49602 |
4 |
28706
拼板式互锁夹具板 |
3/4" |
4 |
8x12 |
20mm |
49601 |
3 |
28727(20x20)
夹具板 |
1" |
2 |
17x17 |
25mm |
49612 |
4 |
28719(20 x 16)
夹具板 |
3/4 |
1 |
16 x 12 |
20mm |
49601 |
4 |
49406
6拼接虎钳 |
3/4 |
4 |
8 x 12 |
20mm |
49601 |
3 |
*夹具板尺寸数据见下页。所示件号为铝材, 也可选择钢材.
**装配沉孔深1" |
|
| |
|
| |
|
