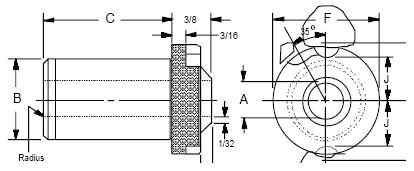

| 型号 GDB |
|
|
ACME的"GDB"型钻套完全淬火硬化至62-64RC,内外磨制同心度为0.0002英寸以内. 钻套头倒角并磨制成与外径垂直. 端面与内径垂直,同心度为0.0002英寸以内."GDB"型钻套有半成品制成, 备货速度快. |
|
 |
种类 |
A
内径范围
+.0002 / -.0000 |
B
外径尺寸 |
C
长度
(头下) |
沉头直径 |
锁紧螺丝 |
公称尺寸 |
磨前尺寸 |
F |
J |
R |
GDB-64-16 |
3/16–25/32
(.1875) (.7812) |
1" |
1.0000
.9998 |
1" |
1-27/64 |
19/32 |
59/64 |
2A-LS |
GDB-64-22 |
1/4–25/32
(.2500) (.7812) |
1-3/8 |
GDB-88-16 |
3/16–1-1/16
(.1875) (1.0625) |
1-3/8 |
1.3750
1.3748 |
1" |
1-51/64 |
25/32 |
1-7/64 |
2A-LS |
GDB-88-22 |
1/4–1-1/16
(.2500) (1.0625) |
1-3/8 |
|
|

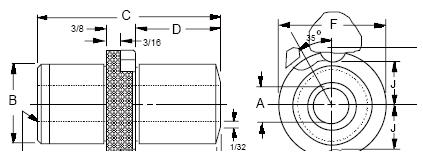

| 型号 GDX |
|
| "GDX"型钻套与ACME公司的其他深孔钻套具有一样高的制造标准. 该系列产品内外径磨制同心度为0.0002英寸以内, 与内径垂直的端面的同心度也是0.0002英寸以内. 钻套头倒角. "GDX"型钻套材料为工具钢, 完全淬火硬化至62-64RC. 客户也可为产品指定尺寸和材料. |
|
 |
种类 |
A
内径范围
+.0002 / -.0000 |
B
外径尺寸 |
C
总长度 |
D |
沉头直径 |
锁紧螺丝 |
公称尺寸 |
磨前尺寸 |
F |
J |
R |
GDB-88-30 |
3/16–1-1/16
(.1875) (1.0625) |
1-3/8 |
1.3750
1.3748 |
1-7/8 |
1/2 |
1-51/64 |
25/32 |
1-7/64 |
2A-LS |
GDB-88-382 |
1/4–1-1/16
(.2500) (1.0625) |
2-3/8 |
1" |
GDB-88-46 |
9/32–1-1/16
(.2812) (1.0625) |
2-7/8 |
1-1/2 |
GDB-88-54 |
5/16–1-1/16
(.3125) (1.0625) |
3-3/8 |
2" |
|
