装配工具

-- 气动起子 --








  自动停机精密螺丝起子
  下压式

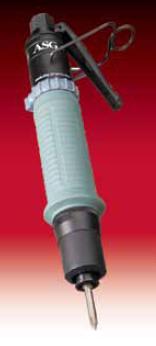

68208示意图

  • 0.1~26.8 N•m
    (0.86~232.6 lbf•in)
  • 1/4″六角形起子头
  • 可反向转动;反转时以最大扭矩工作
  • 设计符合人体工程学,握持舒适,所需握力小
  • 配有防更改扭矩护套
下压式规格

件号

型号

空载转速
(转/分钟)

扭矩

长度
(mm)

直径
(mm)

重量
(kg)

进气口

最小软管
内径(in)

耗气量
(l/min)

噪音等级
±2dBA

68201

HP20

1000

0.86-6.9 lbf•in
0.1-0.8 N•m
1-8 kgf•cm

178

32

0.48

1/4" NPTF

3/16

198

70

68204

HP40

1000

4.3-26 lbf•in
0.5-3.0 N•m
5-30 kgf•cm

178

32

0.48

1/4" NPTF

3/16

280

74

68208

HP55

1000

6-56 lbf•in
0.7-6.5 N•m
7-65 kgf•cm

216

38

0.79

1/4" NPTF

5/16

566

78

68210

HP65

300

26-156 lbf•in
3.0-18 N•m
30-180 kgf•cm

216

38

0.82

1/4" NPTF

5/16

595

78

68211

HP68

250

43.4-232.6 lbf•in
5.0-26.8 N•m
50-268 kgf•cm

216

38

0.82

1/4" NPTF

5/16

595

78

标准起子配1/4″六角形起子头。表中的转速和扭矩值是起子气源压力为6 bar (85 psi)时的数值。


  手把式

68241示意图

  • 0.1~26.8 N•m
    (0.86~232.6 lbf•in)
  • 1/4″六角形起子头
    可反向转动;反转时以最大扭矩工作
  • 设计符合人体工程学,握持舒适,所需握力小
  • 配有防更改扭矩护套
手把式规格

件号

型号

空载转速
(转/分钟)

扭矩

长度
(mm)

直径
(mm)

重量
(kg)

进气口

最小软管
内径(in)

耗气量
(l/min)

噪音等级
±2dBA

68241

HL20

1000

0.86-6.9 lbf•in
0.1-0.8 N•m
1-8 kgf•cm

210

32

0.48

1/4" NPTF

3/16

198

70

68244

HL40

1000

4.3-26 lbf•in
0.5-3.0 N•m
5-30 kgf•cm

210

32

0.48

1/4" NPTF

3/16

280

74

68248

HL55

1000

6-56 lbf•in
0.7-6.5 N•m
7-65 kgf•cm

248

38

0.79

1/4" NPTF

5/16

566

78

68250

HL65

300

26-156 lbf•in
3.0-18 N•m
30-180 kgf•cm

248

38

0.82

1/4" NPTF

5/16

595

78

68251

HL68

250

43.4-232.4 lbf•in
5.0-26.8 N•m
50-268 kgf•cm

248

38

0.82

1/4" NPTF

5/16

595

78

标准起子配1/4″六角形起子头。表中的转速和扭矩值是起子气源压力为6 bar (85 psi)时的数值。
