快锁插销 |
|
杰根斯快锁插销款式齐全，公、英制兼备，主要应用于快速连接、接挂部件。在中国市场上，常见客户类型从事音箱制造、机场地面设施制造、夹具制造、航空制造、快速搭桥铺路、OEM设备制造，等等。 |
|
杰根斯快锁插销具有超强的径向抗剪能力，应用在关键部位的连接，是设备安全的可靠保证。 |
| |
| |
| |
|
| |
|
| |

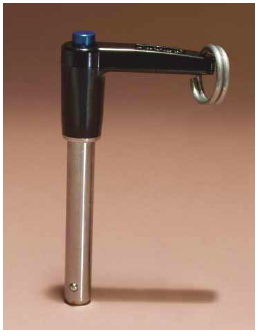

| L形手柄快锁插销 |
|
MS17986
 |
|
|
- L形手柄快锁插销可提供稳定的夹持力,用于T形手柄无法使用的场合
- 手柄为表面黑色铝质, 按钮为蓝色表面铝材
- 主体材料：
17-4PH热处理不锈钢
- 含有孔及开口环, 便于与系索连接
|
|
|
|

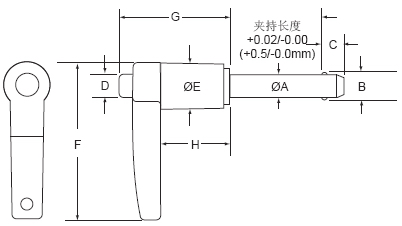

L形手柄规格 - 英制 |
插销
直径 |
φA |
+/-0.005
B |
+0.00/
-0.04
C |
D |
E |
F |
G
最大 |
H
最小 |
| 最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
3/16 |
.1875 |
.1885 |
.220 |
.260 |
0.250 |
0.310 |
0.380 |
0.500 |
1.720 |
1.800 |
1.270 |
0.760 |
1/4 |
.2470 |
.2485 |
.289 |
.290 |
0.250 |
0.310 |
0.380 |
0.500 |
1.720 |
1.800 |
1.270 |
0.760 |
5/16 |
.3095 |
.3110 |
.375 |
.330 |
0.250 |
0.310 |
0.380 |
0.500 |
1.720 |
1.800 |
1.270 |
0.760 |
3/8 |
.3720 |
.3735 |
.440 |
.365 |
0.300 |
0.390 |
0.510 |
0.625 |
1.945 |
2.030 |
1.450 |
0.850 |
7/16 |
.4345 |
.4360 |
.509 |
.380 |
0.300 |
0.390 |
0.510 |
0.625 |
1.945 |
2.030 |
1.450 |
0.850 |
1/2 |
.4970 |
.4985 |
.594 |
.460 |
0.435 |
0.565 |
0.630 |
0.800 |
2.230 |
2.360 |
1.600 |
0.850 |
9/16 |
.5595 |
.5610 |
.666 |
.510 |
0.435 |
0.565 |
0.630 |
0.800 |
2.230 |
2.360 |
1.600 |
0.850 |
5/8 |
.6220 |
.6235 |
.750 |
.580 |
0.450 |
0.580 |
0.810 |
0.975 |
2.385 |
3.070 |
1.700 |
0.905 |
3/4 |
.7470 |
.7485 |
.887 |
.670 |
0.570 |
0.700 |
0.810 |
1.000 |
2.465 |
3.070 |
1.720 |
0.980 |
7/8 |
.8720 |
.8735 |
1.046 |
.760 |
0.700 |
0.840 |
1.120 |
1.320 |
2.750 |
3.700 |
2.170 |
1.200 |
1 |
.9970 |
.9985 |
1.209 |
.890 |
0.750 |
0.950 |
1.180 |
1.320 |
2.750 |
3.700 |
2.170 |
1.200 |
尺寸单位为英寸
|
| L形手柄规格 - 公制 |
插销
直径 |
φA |
+/-0.13
B |
+0.00/
-1.00
C |
D |
E |
F |
G
最大 |
H
最小 |
| 最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
最小 |
最大 |
5MM |
4.92 |
4.96 |
5.54 |
6.0 |
6.4 |
7.9 |
7.9 |
12.7 |
43.7 |
45.7 |
32.3 |
19.3 |
6MM |
5.92 |
5.96 |
6.99 |
7.0 |
6.4 |
7.9 |
7.9 |
12.7 |
43.7 |
45.7 |
32.3 |
19.3 |
8MM |
7.92 |
7.96 |
9.42 |
8.0 |
6.4 |
7.9 |
7.9 |
12.7 |
43.7 |
45.7 |
32.3 |
19.3 |
10MM |
9.92 |
9.96 |
11.86 |
9.0 |
7.6 |
9.9 |
13.0 |
15.9 |
49.4 |
51.6 |
36.8 |
21.6 |
12MM |
11.92 |
11.96 |
14.45 |
10.0 |
7.6 |
9.9 |
13.0 |
15.9 |
49.4 |
51.6 |
36.8 |
21.6 |
16MM |
15.92 |
15.96 |
19.00 |
14.0 |
11.4 |
14.7 |
20.6 |
24.8 |
60.6 |
78.0 |
43.2 |
23.0 |
20MM |
19.92 |
19.96 |
24.08 |
17.0 |
14.5 |
17.8 |
20.6 |
25.4 |
62.6 |
78.0 |
43.7 |
24.9 |
25MM |
24.92 |
24.96 |
30.94 |
22.0 |
19.1 |
24.1 |
30.0 |
33.5 |
69.9 |
94.0 |
55.1 |
30.5 |
尺寸单位为毫米
|
|
| |
|
| |
|
