| 微型偏心压紧器 |
|
  |
| 杰根斯的微型偏心压紧器的特点是, 既有强大的压紧力, 又在低位压紧,所以非常适合在球锁夹具板上面组成夹具. 该产品由两个简单的部件构成: 一个偏心头的淬火钢六角螺钉和一个六角形垫片. |
- 低位压紧使编程更容易;
- 凸轮运动能提供更快更强的压紧;
- 小尺寸允许一次容纳更多工件;
- 只需在夹具上有一个螺纹孔;
- 材料也可选择不锈钢;
- 注, 建议以顺时针旋转上紧, 工件固定器应该在压紧器的右边
|
| |

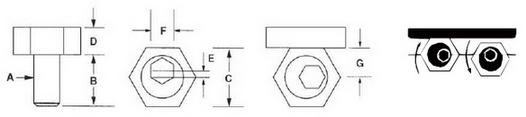

件号
钢制 |
件 号
不锈钢 |
A |
B |
C |
D |
偏心距
E |
扳手
尺寸
F |
G* |
最大
压紧力
(磅) |
68501 |
– |
8-32 |
.350 |
.312 |
.110 |
.030 |
5/64 |
.150 |
205 |
68502 |
– |
10-32 |
.340 |
.500 |
.160 |
.040 |
3/32 |
.250 |
350 |
68503 |
68513 |
1/4-20 |
.470 |
.625 |
.190 |
.040 |
1/8 |
.308 |
800 |
68505 |
|
5/16-24 |
.460 |
.812 |
.190 |
.040 |
3/16 |
.400 |
750 |
68506 |
68515 |
5/16-18 |
.460 |
.812 |
.190 |
.040 |
3/16 |
.400 |
750 |
68507 |
– |
3/8-16 |
.710 |
.812 |
.250 |
.050 |
3/16 |
.400 |
2000 |
68509 |
– |
1/2-13 |
.900 |
1.000 |
.375 |
.100 |
5/16 |
.500 |
4000 |
68511 |
– |
5/8-11 |
1.125 |
1.187 |
.500 |
.100 |
3/8 |
.590 |
6000 |
|
| |
* 此为安装螺孔离工件表面的正确距离
公制 |
| 提供替换螺丝.详情请联系客户服务部门. |
件号
钢制 |
件 号
不锈钢 |
A |
B |
C |
D |
偏心距
E |
扳手
尺寸
F |
G* |
最大
压紧力
(公斤) |
68571 |
– |
M4x0.7 |
9.6 |
7.93 |
2.8 |
.76 |
3 |
3.8 |
90 |
68572 |
68551 |
M6x1.0 |
11.2 |
15.86 |
4.75 |
1.01 |
4 |
7.8 |
340 |
68573 |
68553 |
M8x1.25 |
15.0 |
20.61 |
4.75 |
1.01 |
5 |
10.15 |
360 |
68574 |
– |
M10x1.5 |
19.0 |
20.61 |
6.35 |
1.52 |
7 |
10.15 |
900 |
68575 |
– |
M12x1.75 |
22.8 |
25.38 |
9.52 |
2.03 |
8 |
12.7 |
1800 |
68576 |
– |
M16x2.0 |
28.5 |
30.13 |
12.69 |
2.54 |
12 |
15.0 |
2700 |
* 此为安装螺孔离工件表面的正确距离 |
|
|
| 刀口式压紧器 |
|
|
 |
刀口式压紧器用在压紧含加工预留量的粗切削件, 铸造件, 或者任何要求硬质压紧的材料.产品材料为淬火钢板, 表面镀铜. |
|
提供替换螺丝. 详情请联系客户服务部门. |
件 号 |
A |
B |
C |
D |
E |
F |
G* |
最大压紧力
(牛) |
68547 |
3/8-16 |
3/16 |
0.050 |
0.812 |
0.250 |
0.710 |
0.400 |
2000 |
68548 |
1/2-13 |
5/16 |
0.100 |
1.000 |
0.375 |
0.900 |
0.500 |
4000 |
68549 |
5/8-11 |
3/8 |
0.100 |
1.187 |
0.500 |
1.125 |
0.590 |
6000 |
公制 |
68840 |
M10 |
7 |
1.52 |
20.60 |
6.35 |
19.0 |
10.15 |
8895 |
68841 |
M12 |
8 |
2.03 |
25.40 |
9.52 |
22.8 |
12.70 |
17790 |
68842 |
M16 |
12 |
2.54 |
30.15 |
12.70 |
28.5 |
15.00 |
26680 |
* 此为安装螺孔离工件表面的正确距离 |
|
|
