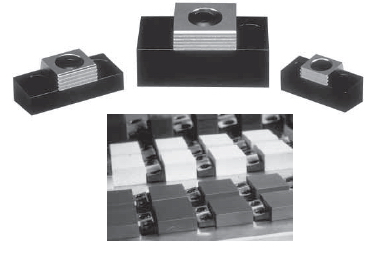

该产品的偏心凸轮夹紧机构对工件提供正向下压力,而且在夹具上所占的空间很小. 操作中, 以其中的一个压紧块的背面定位下一个待加工工件, 实现连续工件压紧操作.
淬火钢材料的压紧块既有一个光滑面用于夹持已加工工件, 又有一个齿纹粗面用于夹持更粗的工件. 也可把夹具中的槽铣更深些, 以调整压紧块的高度.

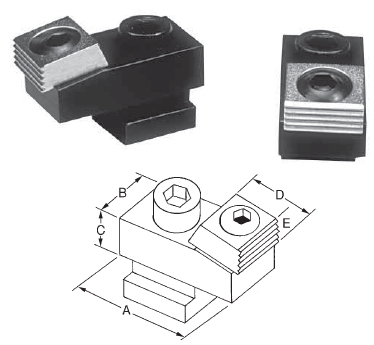

件 号
A
B
C
D
F
凸轮 螺丝
滑动 距离
安装 螺丝
68731
1.70
.75
.50
1.00
.090
68527
.050
5/16 -18 x 3/4 LH
68732
2.12
.45
1.32
.110
68529
.100
3/8 -16 x 3/4 LH
68733
2.95
1.50
.99
2.00
.130
68531
1/2 -13 x 1 1/4 SHCS
“E” 为压紧块底板前端到工件的距离.
公制
68781
43.2
19.0
12.7
25.4
2.3
M10
1.6
M8
68782
54.0
11.4
33.5
2.8
88
M12
2.0
68783
75.0
38.1
25.2
50.8
3.3
M16
2.5
E
F1
F2
最大扭矩/夹持力（FtLbs/lbs）
1.94
1.12
.62
.38
0.875
65/4000
50
28.5
15.7
9.6
22.2
88.00/17800
T 槽尺寸
68741
9/16
68742
5/8
68743
11/16
68744
3/4
68791
14
68792
16
68793
18
68794
No T-Nut
