紧固件&压紧器
杰根斯紧固件为工装压紧提供各种标准压紧方法，产品包括传统的压板，到创新的凸轮侧向压紧器和内孔膨胀压紧器。仔细研究杰根斯的各种紧固件，一定可找到最合适的压紧方案。
杰根斯提供的不只是产品，更是工装夹具经验和更佳的方案。

压板组件

球面螺母

　　这是一种带球面螺母和球面垫圈的重型压板, 具有更大的灵活性. 加长的尺寸和准确的铣槽而留出更大的间隙用以放置和移动工作. 提供保护工件的铜制和塑料垫板(见P 5.7).

　　用于需要大压紧力和有振动问题的加工环境.

件号	A	B	C	D	E	F	G*	螺纹尺寸	重量 (磅)
12701†	3/4	5/8	1/2	2	5/8	1 5/8	7/8	1/4-20	.27
12703	1 1/2	1 1/4	7/8	3 1/2	1 1/8	2 15/16	1 7/16	3/8-16	1.12
12705	1 1/2	1 1/4	7/8	4 1/2	1 5/8	2 15/16	1 15/16	3/8-16	1.38
12707	1 1/8	1 1/2	1 1/8	4 1/2	1 1/4	3	2 1/8	1/2-13	2.12
12710	1 1/8	1 1/2	1 1/8	6	2	3	2 7/8	1/2-13	2.62
12711	2 5/8	1 3/4	1 3/8	5	1 1/2	5 1/16	2 1/8	5/8-11	3.50
12713	2 5/8	1 3/4	1 3/8	7	2 1/2	5 1/16	3 1/8	5/8-11	4.12
12714	1 3/4	1 3/4	1 1/2	5	1 1/2	4 3/8	2 1/8	3/4-10	4.12
12716	1 3/4	1 3/4	1 1/2	7	2 1/2	4 3/8	3 1/8	3/4-10	4.87

*G 代表最佳尺寸.
+不含指旋柄.

圆弧头球面螺母

　　这是一种带球面螺母和球面垫圈的重型平面压板, 具有角度灵活性. 加长的尺寸和准确的铣槽而留出更大的间隙用以放置和移动操作. 柱头螺栓的弹簧使之能快速释放工件.

件号	A	B	C	D	E	F	G*	螺纹尺寸	重量 (磅)
14103†	7/8	5/8	3/8	2	5/8	1 5/8	7/8	1/4-20	.25
14104†	7/8	5/8	3/8	2 1/2	1	1 5/8	7/8	1/4-20	.28
14117†	1 1/8	7/8	1/2	2 1/2	3/4	2 1/4	15/16	5/16-18	.75
14118†	1 1/8	7/8	1/2	3 1/2	1 1/4	2 1/4	15/16	5/16-18	.85
14105	1 3/4	1 1/4	5/8	3 1/2	1 1/8	2 15/16	1 7/16	3/8-16	1.10
14119	1 3/4	1 1/4	5/8	4 1/2	1 5/8	2 15/16	1 7/16	3/8-16	1.20
14108	1 1/2	1 1/2	3/4	4 1/2	1 1/4	3	1 7/8	1/2-13	2.00
14110	1 1/2	1 1/2	3/4	6	1 1/2	3	1 7/8	1/2-13	2.44
14111	3 1/8	1 3/4	7/8	5	1 1/2	5 1/16	2	5/8-11	3.25
14113	3 1/8	1 3/4	7/8	7	2 1/2	5 1/16	2	5/8-11	3.88
14114	2 1/4	1 3/4	1	5	1 1/2	4 3/8	2 1/8	3/4-10	3.88
14116	2 1/4	1 3/4	1	7	2 1/2	4 3/8	2 1/8	3/4-10	4.85

*G 代表最佳尺寸.
+不含指旋柄.

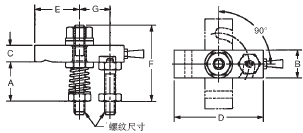

圆弧头摆式压板

　　该型号的特点是安装快速, 对要求快速移动和置于有限工作空间的平面工件提供轻型夹紧力. 放射状铣槽允许90°回转. 适用于放置和移动工件.

件号	螺纹尺寸	A	B	C	D	E	F	G	重量 (磅)
14123*	1/4-20	7/8	5/8	3/8	2	1	1 5/8	11/16	.25
14125	3/8-16	1 3/4	1 1/4	5/8	3 1/2	1 1/2	2 15/16	1 1/4	1.10
14128	1/2-13	1 1/2	1 1/2	3/4	4 1/2	1 13/16	3	1 15/16	2.00
14131	5/8-11	3 1/8	1 3/4	7/8	5	2 1/16	5 1/16	2 3/16	3.25
14134	3/4-10	2 1/4	1 3/4	1	5	2 1/16	4 3/8	2 3/16	3.88

*不含指旋柄.
