紧固件&压紧器
    杰根斯紧固件为工装压紧提供各种标准压紧方法，产品包括传统的压板，到创新的凸轮侧向压紧器和内孔膨胀压紧器。仔细研究杰根斯的各种紧固件，一定可找到最合适的压紧方案。
    杰根斯提供的不只是产品，更是工装夹具经验和更佳的方案。
　 　　
　

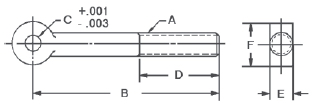

关节螺栓

螺纹

 　

件 号

螺纹
A

B

C

D
(最小)

E

F

重量
(磅)

35301*

1/4-20

2

3/16

3/4

1/4

 39/64

.04

35302

1/4-20

2

1/4

3/4

1/4

 --

.03

35318*

5/16-18

3

1/4

1 1/2

5/16

 43/64

.08

35319*

5/16-18

3

5/16

1 1/2

5/16

 --

.08

35303*

3/8-16

3

5/16

1 1/2

3/8

13/16

.11

35320

3/8-16

4

5/16

1 3/4

3/8

--

.11

35304

3/8-16

2 3/16

3/8

1 1/4

3/8

 --

.08

35305*

3/8-16

3

3/8

1 1/2

3/8

--

.11

35306*

3/8-16

5

3/8

2 1/2

3/8

 --

.12

35307*

1/2-13

3 3/4

3/8

1 1/2

1/2

 1 1/32

.25

35308

1/2-13

2 11/16

1/2

1 1/2

1/2

 --

.19

35309

1/2-13

3 3/4

1/2

1 1/2

1/2

--

.24

35310

1/2-13

5

1/2

1 1/2

1/2

--

.31

35311

5/8-11

3 11/16

5/8

2

5/8

 1 5/16

.40

35312*

5/8-11

4 1/2

5/8

2

5/8

 --

.46

35314*

5/8-11

6

5/8

2 1/2

5/8

 --

.60

35315*

3/4-10

4 1/2

3/4

2

3/4

 1 9/16

.73

35321*

3/4-10

6

3/4

2 1/2

3/4

 --

1.00

35317

1-8

8

1

3

1

 2 3/23

2.25
*符合TCMA. 不能用于起吊.
  • 材料: 4142
  • 表面处理: 黑色氧化
  • 热处理: 32-36 Rc
  • 螺纹等级: 2A-UNC
　　关节螺栓铸件经过表面精磨, 用于不要求螺栓头和平面接触的加工操作.所有的孔铰钻而成.关节螺栓能同球面法兰组件, 法兰螺母和压紧器组件一起使用. 　

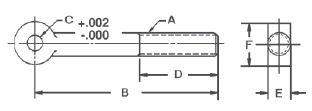

关节螺栓

不锈钢

 　

件 号

A

B

C

D

E

F

35721

1/4-20

2 1/8

3/16

7/8

1/4

1/2

35722

1/4-20

2 1/8

1/4

7/8

1/4

1/2

35723

5/16-18

3 1/2

1/4

1 1/2

5/16

5/8

35724

5/16-18

3 1/2

5/16

1 1/2

5/16

5/8

35725

3/8-16

3 1/2

3/8

1 1/2

3/8

3/4

35726

3/8-16

5

3/8

2 1/2

3/8

3/4

35727

1/2-13

3 3/4

1/2

1 1/2

1/2

1

35728

1/2-13

5

1/2

2

1/2

1

35729

5/8-11

4 1/2

5/8

2

5/8

1 1/4

35730

5/8-11

6

5/8

3

5/8

1 1/4

35731

3/4-10

4 1/2

3/4

2

3/4

1 1/2

35732

3/4-10

6

3/4

2 1/2

3/4

1 1/2
不能用于起吊.
  • 材料: 303 不锈钢
  • 螺纹等级: 2A-UNC
　
　 　
　
　
