弹簧柱塞及挡销(弹顶销) |
|
与传统的螺纹体弹簧柱塞不同, 杰根斯的Solid Drive®型弹簧柱塞是钢制一体式结构: 内六角孔, 销顶及柱塞体为一个整体。弹簧和尾部的固定螺丝不会从柱塞里掉出, 也不用特殊工具来拆卸。最大的好处是, 当调整Solid Drive®型弹簧柱塞时,整个弹簧柱塞整体转动, 而不仅是单单一个螺丝。 --更多详细介绍(4.2) |
|
|
|
| |
|
| |
|
| |
弹簧定位塞
装配数据 |
|
|
| |
用下面公式确定安装孔位置:
L = 位置
S = 定位销尺寸
W = 工件宽度
X = 见插图
|
 |
|
|

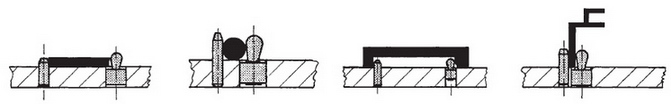

应用提示
 |
定位和夹持平直工件. |
定位和夹持圆形工件 |
从里到外定位和夹持 |
定位和夹持不同轮廓的工件 |
|
|
| 偏心衬套 |
|
|
 |
件号 |
A |
B |
C |
D |
36291 |
.250 |
.500 |
.390 |
.079 |
36292 |
.438 |
.687 |
.469 |
.079 |
36293 |
.500 |
.750 |
.547 |
.079 |
36294 |
.625 |
1.000 |
.705 |
.118 |
|
 |
| 偏心衬套使弹簧销的压力可以调整, 以应对因工件材料的差异, 不同的公差要求或受力变化而引起的张力变化. |
|
|
| 装配工具 |
|
|
 |
弹簧定位塞装配工具是为易于安装而设计的
请参考P4.16的图表以确定合适的工具 |
 |
|
|
| |
|
| |
|
