起重吊环
    美国制造,享有国际信誉的杰根斯起重吊环,为模具起吊提供可靠保证。杰根斯起重吊环起重载荷最大可达22.5吨,且具有5倍的安全系数,最大螺纹直径达M64,所有材料都是高强度合金钢,万向吊环具直拉型和侧拉型....
类型

公/英制

螺纹尺寸

载荷







注意事项

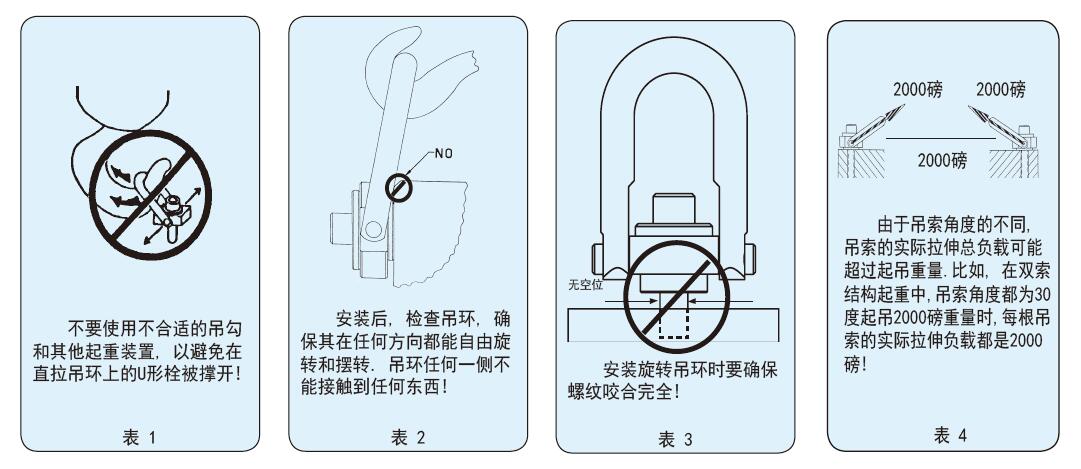

表1


  请根据操作需要选择合适的旋转吊环. 不要试图用吊环超负荷起重. 旋转吊环上刻有额定负荷.

  在工件上钻攻螺纹孔时要确保在其上安装的吊环螺栓能与工件表面垂直. 螺纹孔应钻沉, 以避免在吊环被扭转时螺纹孔顶纹被胀大. 工件表面必须平整, 以使吊环衬套完全接触.

  在吊环衬套和工件表面间不要使用间隔装置.

  当吊环安装在软质材料上时(比如铝), 螺纹的有效咬合长度应为螺纹直径的2倍. 而当吊环安装在钢质材料上时, 螺纹的有效咬合长度应为螺纹直径的1.5倍.

  应以指定的转矩旋紧吊环螺栓. 吊环上刻有指定转矩.

  在使用过程中, 吊环可能会逐渐松动. 一旦吊环松动, 必须重新以指定的转矩再次旋紧. 指定转矩刻在吊环上.

  起重操作时, 应逐渐加力. 千万要避免振荡负载.

  如用通孔安装吊环, 应该确保螺母或垫圈的质量等级与吊环相同.

  由于不当操作会对吊环造成损害,因此建议定期检查吊环,并定期对吊环做拉力测试.

表4
