产品CAD图形文件下载

 手轮&旋钮&把手

目录及索引
   备注：手册该页为空白页 9.2
　
手轮&旋钮&把手




　 　　
　

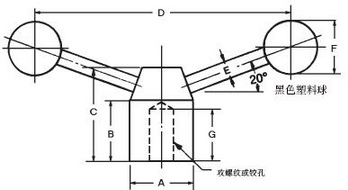

双柄锁紧手把

  • 材料:低碳钢
  • 表面处理: 镀锌
  • 螺纹等级: 2B-UNC 或 6h
  • 手柄: 铜焊至手把中心轴
  • 铰孔公差: + .001
    　　　　　- .000
  • 公制铰孔公差:
    　　　　　　+ .025
    　　　　　　- .000
  • 提供适用于FixtureProTM 软件的设计
    资料

　　以更大的压紧力更有利于压紧和锁定时, 应该使用双柄锁紧手把.

件 号

A

B

C

　D　

E

F

G

中心轴类型

28910

1

1

1 1/2

4

1/4

1

-

空白

28911

1

1

1 1/2

4

1/4

1

11/16

3/8-16 攻螺纹

28912

1 1/4

1 1/8

1 11/16

6

3/8

1

-

空白

28913

1 1/4

1 1/8

1 11/16

6

3/8

1

3/4

1/2-13 攻螺纹

28914

1 1/2

1 1/4

2

8

1/2

1 3/8

-

空白

28915

1 1/2

1 1/4

2

8

1/2

1 3/8

15/16

5/8-11 攻螺纹

28916

1 1/2

1 1/4

2

8

1/2

1 3/8

1 1/16

5/8 铰孔

公制

件 号*

A

B

C

D

E

F

G

中心轴类型

28910

25

25

38

100

6

25

-

空白

28961

25

25

38

100

6

25

17

M8 攻螺纹

28912

31

28

42

150

9

25

-

空白

28963

31

28

42

150

9

25

19

M12 攻螺纹

28914

38

31

50

200

13

34

-

空白

28965

38

31

50

200

13

34

23

M16 攻螺纹

28966

38

31

50

200

13

34

27

16mm 铰孔
*尺寸单位为毫米
铝制 & 可锻铸铁压紧手把 　 　
  • 材料:319 铝合金
    　　　ASTM A47, GR32510 可锻铸铁
  • 表面处理: 研磨
  • 提供适用于FixtureProTM 软件的设计资料

　

铝制 可锻铸铁

件 号

A

B

C

D

重量
(磅)

16501

2

1

1

1 1/8

.10

16502

4

1 1/2

2

2 3/8

.53

16503

5 9/64

2

2 1/4

2 3/4

1.00

件 号

重量
(磅)

16701

.30

16702

1.50

16703

2.80
　
　 　
　
　
 　　上一页　第9.54页　下一页
　
