手轮&旋钮&把手




　 　　
　

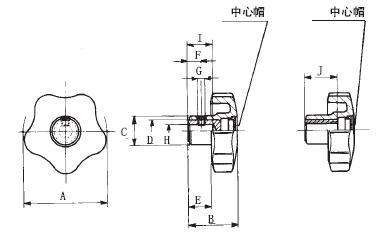

波瓣形塑料旋钮
ELESA 原设计		 　
  • 材料: 抗强冲击型聚合物
  • 表面处理: 黑色
  • 嵌入: 带螺纹或无纹盲孔的黄铜
  • 带无纹盲孔的旋钮
  • 抗溶解, 抗油脂和其他化学介质腐蚀
　

件 号

A

B

C

D

E

F

固定螺丝
G

 安装孔(H)

I

J

无纹孔

螺纹孔

33840

0.98

0.75

0.51

0.28

0.31

-

-

-

10-32

-

0.39

33841

1.26

0.91

0.59

-

0.39

-

-

-

1/4-20

-

0.47

33842

1.26

0.91

0.59

0.47

0.39

0.2

10-32

1/4

-

-

0.47

33843

1.57

1.06

0.67

-

0.47

-

-

-

1/4-20

-

0.71

33844

1.57

1.06

0.67

-

0.47

-

-

-

5/16-18

-

0.71

33845

1.57

1.06

0.67

0.47

0.47

0.24

10-32

1/4

-

0.55

-

33846

1.57

1.06

0.67

0.55

0.47

0.24

10-32

5/16

-

0.59

-

33847

1.97

1.26

0.75

-

0.55

-

-

-

5/16-18

-

0.79

33848

1.97

1.26

0.75

-

0.55

-

-

-

3/8-16

-

0.79

33849

1.97

1.26

0.75

0.55

0.55

0.28

10-32

5/16

-

0.63

-

33850

1.97

1.26

0.75

0.63

0.55

0.28

10-32

3/8

-

0.63

-

33851

2.48

1.46

0.87

-

0.63

-

-

-

3/8-16

-

1.02

33852

2.48

1.46

0.87

-

0.63

-

-

-

1/2-13

-

1.02

33853*

2.48

1.46

0.87

0.67

0.63

0.31

1/4-20

3/8

-

0.79

-

33854*

2.48

1.46

0.87

0.75

0.63

0.31

1/4-20

1/2

-

0.79

-

33855

2.91

1.71

1.02

0.75

0.87

0.31

1/4-20

1/2

-

0.79

-

33856

2.91

1.71

1.02

-

0.87

-

-

-

1/2-13

-

1.02
*Steel Insert
波瓣形塑料旋钮
公制
ELESA 原设计		 　

  • 材料: Duroplast
  • 表面处理: 黑色亚光
  • 嵌入: 不锈钢
  • 抗溶解, 抗油脂和其他化学介质腐蚀

件 号*

A

B

C

D

E

F

34121

32

23

19

11

M6

12

34122

40

27

21

12

M8

13

34123

50

33

25

14

M10

17

34124

60

37

27

17

M12

20
　　*尺寸单位为毫米
　 　
　
　
