手轮&旋钮&把手




　 　　
　

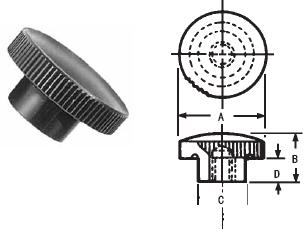

塑料滚花转矩旋钮 　

  • 材料: 塑料
  • 表面处理: 亚光
  • 轮缘滚花以防滑
  • 嵌入螺纹: 黄铜
  • 提供适用于FixtureProTM 软件的设计资料

件 号

嵌入螺纹及深度

A

B

C

D

32324

8-32 x 5/16

3/4

9/16

5/8

–

32325

10-32 x 5/16

3/4

9/16

5/8

–

32328

1/4-20 x 3/8

3/4

9/16

5/8

–

32301

10-32 x 5/16

1

21/32

5/8

5/16

32303

1/4-20 x 3/8

1

21/32

5/8

5/16

32305

1/4-20 x 7/16

1 3/8

25/32

3/4

3/8

32308

5/16-18 x 7/16

1 3/8

25/32

3/4

3/8

32310

3/8-16 x 3/8

1 3/8

25/32

3/4

3/8

32311

5/16-18 x 7/16

1 7/8

1

1

1/2

32312

3/8-16 x 1/2

1 7/8

1

1

1/2

32315

衬套*

1 7/8

1

1

1/2
*.377(内径) x 1/2" (外径) x 1/2" (长) 的光孔铜衬套, 钻孔攻螺纹以匹配固定螺丝(#10-32).
塑料滚花转矩旋钮（带螺栓） 　

　
  • 材料: 塑料
  • 表面处理: 亚光
  • 轮缘滚花以防滑
  • 螺栓螺纹: 镀锌钢
  • 提供适用于FixtureProTM 软件的设计资料

件 号

螺栓螺纹及长度

A

B

C

D

32326

10-32 x 1/2

3/4

9/16

5/8

—

32327

10-32 x 1

3/4

9/16

5/8

–

32329

1/4-20 x 1/2

3/4

9/16

5/8

–

32330

1/4-20 x 1

3/4

9/16

5/8

–

32302

10-32 x 1

1

21/32

5/8

5/16

32304

1/4-20 x 1

1

21/32

5/8

5/16

32334

5/16-18 x 1

1

21/32

5/8

5/16

32306

1/4-20 x 1

1 3/8

25/32

3/4

3/8

32307

1/4-20 x 2

1 3/8

25/32

3/4

3/8

32331

5/16-18 x 1

1 3/8

25/32

3/4

3/8

32309

5/16-18 x 2

1 3/8

25/32

3/4

3/8

32332

3/8-16 x 1

1 3/8

25/32

3/4

3/8

32333

5/16-18 x 1

1 7/8

1

1

1/2

32313

3/8-16 x 1

1 7/8

1

1

1/2
　 　
　
　
