产品CAD图形文件下载

 手轮&旋钮&把手

目录及索引
   备注：手册该页为空白页 9.2
　
手轮&旋钮&把手




　 　　
　

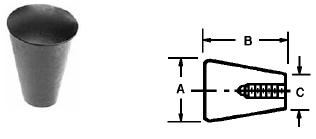

塑料锥形旋钮 　
  • 锥形轴体和扩大的旋钮头为手指在操作时提供更多的捏持位置, 拖拉也更方便.
  • 常用于: 推拉杆, 掌控开关手柄, 掌握式手轮(移动动力工具), 按钮, 抽屉拉手, 等等.

　

  • 材料: 塑料
  • 表面处理: 亚光
  • 嵌入: 黄铜
  • 提供适用于FixtureProTM 软件的设计资料

　

件 号

A

B

C

嵌入螺纹及深度

32213

1

1 1/4

1/2

1/4-20 x 7/16

32214

1

1 1/4

1/2

5/16-18 x 7/16

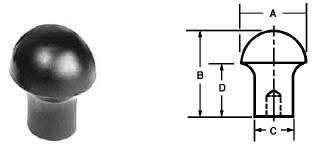

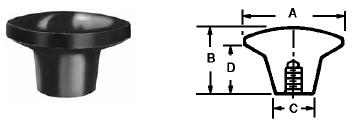

塑料拉提旋钮 　

　
  • 材料: 塑料
  • 表面处理: 亚光
  • 嵌入: 黄铜
  • 提供适用于FixtureProTM 软件的设计资料

件 号

A

B

C

D

嵌入螺纹及深度

32217

1 3/8

7/8

5/8

5/8

1/4-20 x 7/16

　

件 号

A

B

C

D

嵌入螺纹及深度

32215

1

1 3/16

9/16

11/16

10-32 x 5/16

32216

1

1 3/16

9/16

11/16

1/4-20 x 7/16

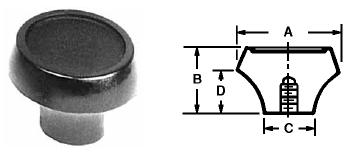

塑料推/拉旋钮 　

  • 材料: 塑料
  • 表面处理: 亚光
  • 嵌入: 黄铜
  • 提供适用于FixtureProTM 软件的设计资料

件 号

A

B

C

D

嵌入螺纹及深度

32220

1

11/16

1/2

7/16

8-32 x 5/16

32221

1

11/16

1/2

7/16

10-32 x 5/16

32222

1

11/16

1/2

7/16

1/4-20 x 7/16

32223

1

15/16

9/16

11/16

10-32 x 7/16

32224

1

15/16

9/16

11/16

1/4-20 x 7/16
　 　
　
　
 　　上一页　第9.20页　下一页
　
