手轮&旋钮&把手






铝制掌握旋钮

全深度螺纹及铰孔

  • 材料: 319 铝合金
  • 表面处理: 亚光
  • 螺纹等级: 2B-UNC or Class 6h
  • 铰孔公差: +.002
         -.000
  • 公制铰孔公差: +.050
           -.000
  • 提供适用于FixtureProTM 软件的设计
    资料

公制

件 号

A

B

C

D

F


旋钮中心类型

20901

1 1/2

27/32

7/8

3/8

–

空白

20902

1 1/2

27/32

7/8

1 5/16

3/4

1/4 铰孔

20903

1 1/2

27/32

7/8

1 5/16

3/4

1/4-20 攻螺纹

20904

2

1

7/8

1 19/32

–

空白

20905

2

1

7/8

1 1/2

3/4

3/8 铰孔

20906

2

1

7/8

1 1/2

3/4

3/8-16 攻螺纹

20907

2 3/4

1 3/16

1 1/8

1 31/32

–

空白

20908

2 3/4

1 3/16

1 1/8

1 7/8

1 1/4

1/2 铰孔

20909

2 3/4

1 3/16

1 1/8

1 7/8

1 1/4

1/2-13 攻螺纹

20910

3 1/2

1 1/4

1

1 13/16

–

空白

20911

3 1/2

1 1/4

1

1 3/4

1 1/4

1/2 铰孔

20912

3 1/2

1 1/4

1

1 3/4

1 1/4

1/2-13 攻螺纹

件 号

A

B

C

D

F

旋钮中心
类型

20901

38

19

22

34

–

空白

20952

38

19

22

33

19

6毫米 铰孔

20953

38

19

22

33

19

M6 攻螺纹

20904

50

25

22

40

–

空白

20955

50

25

22

38

19

10毫米 铰孔

20956

50

25

22

38

19

M10 攻螺纹

20907

69

30

29

49

–

空白

20958

69

30

29

47

31

12毫米 铰孔

20959

69

30

29

47

31

M12 攻螺纹

20910

88

31

25

45

–

空白

20961

88

31

25

44

31

12毫米 铰孔

20962

88

31

25

44

31

M12 攻螺纹

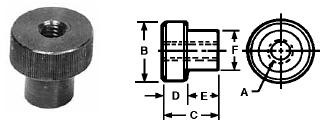

钢制滚花旋钮

件 号

A

B

C

D

E

F

27901

10-24

3/4

5/8

1/4

3/8

7/16

27902

1/4-20

1

3/4

1/4

1/2

5/8

27903

3/8-16

1 1/4

1 1/8

1/2

5/8

3/4

27904

1/2-13

1 1/2

1 1/4

1/2

3/4

1

27905

5/8-11

2

1 3/4

5/8

1 1/8

1 1/4

27906

3/4-10

2 1/2

2 1/4

5/8

1 5/8

1 1/2

公制

  • 材料: 低碳钢
  • 表面处理: 黑色氧化
  • 螺纹等级: 2B-UNC 或 6h
  • 提供适用于FixtureProTM 软件的设计资料

件 号

A

B

C

D

E

F

27951

M5 x 0.8

19

16

6

9

11

27952

M6 x 1.0

25

19

6

13

16

27953

M10 x 1.5

31

28

13

16

19

27954

M12 x 1.75

38

31

13

19

25

27955

M16 x 2.0

50

44

16

28

31

27956

M20 x 2.5

63

57

16

41

38
