旋转气缸
58000,58200,58400系列 |
|
|

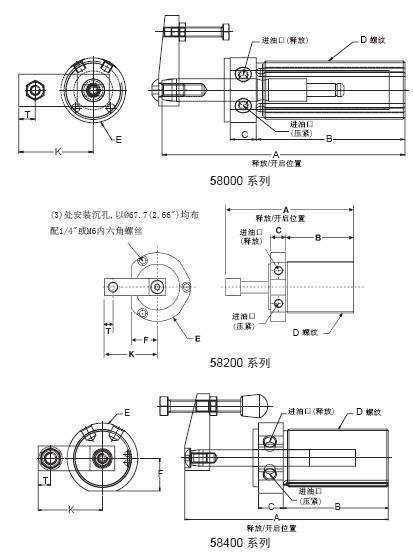

| 此类通用气动夹钳产生快速的“旋转—压紧”动作，输出您所需要的压紧力，而不会使精密的工件产生变形。标准配置里，所有的旋转气动夹钳都具备感应功能。多种可选的安装方式使此类夹钳在夹具上能最佳利用空间，且减少安装时间。 |
Jergens
件号 |
缸体
形式 |
尺寸(mm) |
接口
尺寸
(英制) |
系列号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
T |
58015 |
螺纹体 |
124.0 |
72.9 |
15.7 |
1 1/8-16 |
31.8 |
- |
- |
- |
- |
36.6 |
- |
- |
- |
- |
- |
- |
- |
7.9 |
#10-32 |
58000 |
58016 |
58215 |
螺纹体 |
161.5 |
85.3 |
22.1 |
2 1/4-12 |
76.2 |
29.5 |
6.4 |
67.6 |
- |
60.5 |
- |
- |
- |
- |
- |
- |
- |
9.7 |
1/8NPT |
58200 |
58216 |
58415 |
螺纹体 |
156.0 |
80.5 |
22.4 |
1 3/4-12 |
54.1 |
24.9 |
- |
- |
- |
49.3 |
- |
- |
- |
- |
- |
- |
- |
9.7 |
1/8NPT |
58400 |
| 58416 |
Jergens
件号 |
压紧臂转向 |
压紧臂
件号 |
压紧螺栓
件号 |
旋转
行程(mm) |
垂直压紧
行程(mm) |
最大压紧臂
长度(mm) |
重量
(kg) |
(5.5bar输入压)
压紧力
(N) |
58015 |
右旋 |
801528 |
305203 |
11.9 |
9.7 |
57.2 |
0.45 |
97.8 |
58016 |
左旋 |
801528 |
305203 |
11.9 |
9.7 |
57.2 |
0.45 |
97.8 |
58215 |
右旋 |
821512 |
485203-AL |
19.1 |
12.7 |
76.2 |
1.00 |
355.6 |
58216 |
左旋 |
821512 |
485203-AL |
19.1 |
12.7 |
76.2 |
1.00 |
355.6 |
58415 |
右旋 |
841512 |
485203-AL |
19.1 |
12.7 |
58.7 |
0.68 |
275.6 |
58416 |
左旋 |
841512 |
485203-AL |
19.1 |
12.7 |
58.7 |
0.68 |
276.6 |
|
|
