肘节夹钳（快速夹钳）
    杰根斯原装进口快速夹钳款式齐全，公、英制兼备，夹持力持久、可靠，是设备制造和夹具设计的理想选择。



　 　　
　

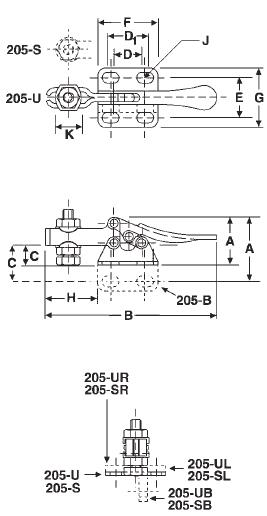

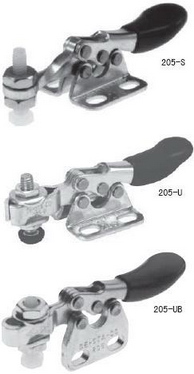

水平手柄，下压式
205系列		 　

　　这类夹钳具有最小的水平手柄和水品压紧栓，配有带橡胶压头的M4螺栓压紧组件(205208-M)。U形压紧栓式夹钳配有法兰垫片(105106)。不锈钢型配有不锈钢六角头螺栓压紧组件(205943)。
　　 仅在非不锈钢型产品上配有手把

　

Jergens
件号

最大
夹持力
(KN)

手柄
旋转
角度

压紧栓
开角

尺寸

压紧
栓类型

基座
类型

重量
(kg)

De-Sta-Co
件号

A

B

C

D

D1

E

F

G

H

J(槽孔)

K

52060

0.3

80°

90°

17.0

70.6

9.4

11.2

16.0

15.8

23.9

23.6

22.4

4.3X6.9

-

实心

折边

0.03

205-S

52062

0.3

80°

90°

21.3

70.6

16.0

11.2

16.0

-

23.9

-

22.4

4.3X6.9

-

实心

直向

0.03

205-SB

52066

0.3

80°

90°

17.0

70.6

9.4

11.2

16.0

-

23.9

-

22.4

4.3X6.9

-

实心

1/2折左边

0.03

205-SL

52065

0.3

80°

90°

17.0

70.6

9.4

11.2

16.0

-

23.9

-

22.4

4.3X6.9

-

实心

1/2折右边

0.03

206-SR

52069*

0.4

80°

90°

17.0

70.6

9.4

11.2

16.0

15.8

23.9

23.6

22.4

4.3X6.9

-

实心

折边

0.03

205-SSS

52050

0.3

80°

90°

17.0

67.3

7.9

11.2

16.0

15.8

23.9

23.6

18.8

4.3X6.9

9.4

U形栓

折边

0.03

205-U

52052

0.3

80°

90°

21.3

67.3

13.5

11.2

16.0

-

23.9

-

18.8

4.3X6.9

9.4

U形栓

直向

0.03

205-UB

52056

0.3

80°

90°

17.0

67.3

7.9

11.2

16.0

-

23.9

-

18.8

4.3X6.9

9.4

U形栓

1/2折左边

0.03

205-UL

52055

0.3

80°

90°

17.0

67.3

7.9

11.2

16.0

-

23.9

-

18.8

4.3X6.9

9.4

U形栓

1/2折右边

0.03

206-UR

52059*

0.4

80°

90°

17.0

67.3

7.9

11.2

16.0

15.8

23.9

23.6

18.8

4.3X6.9

9.4

U形栓

折边

0.03

205-USS
*不锈钢型 　
　 　
　
　
